Брояч на импулси DS-48 - 2× дисплей, 2 входа, релеен изход

Описание на продукта

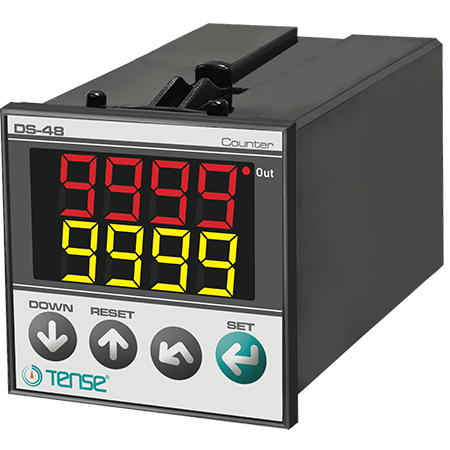

Броячът на импулси DS-48 е универсален панелен брояч с два входа, оборудван с два 4-цифрени LED дисплея (текуща стойност + целева стойност). Той може да брои, изважда и обработва сигнали от механични превключватели, PNP/NPN индуктивни сензори и инкрементални енкодери. Широкият избор на входни и изходни функции го прави подходящ за системи за индустриална автоматизация, производствени линии, измервателни станции и управление на процеси.

Основни характеристики

• 2× 4-цифрен 7-сегментен LED дисплей

• 1× OUT релеен изход + SSR изход

• Множество режими: броене, обратно броене, добавяне от множество входове, управление чрез втори вход

• Поддръжка на механични превключватели, PNP/NPN сензори и енкодери

• Избираема входна честота: 20 / 50 / 2500 / 7500 Hz

• Защита на настройките на хесла

• EEPROM памет - запазване на данните при прекъсване на захранването

• Възможност за задаване на OFFSET и десетична запетая

• Автоматично възстановяване на последната стойност след прекъсване на захранването

Функция

Входна функция (7 режима):

• Отчитане нагоре

• Отчитане надолу

• Добавяне от два входа едновременно

• Пауза, управлявана от втория вход

• Отрицание на входа

• Отчитане от нарастващия/намаляващия фронт

• Комбинации: събиране от единия фронт, изваждане от другия, отрицание и т.н.

Изходни функции (9 режима):

• Изключване на релето след достигане на целта

• Задържане до RESET

• Импулсен изход 0,1-999,9 s

• Управление чрез SSR изход (NPN)

Технически параметри

Дисплей и размери

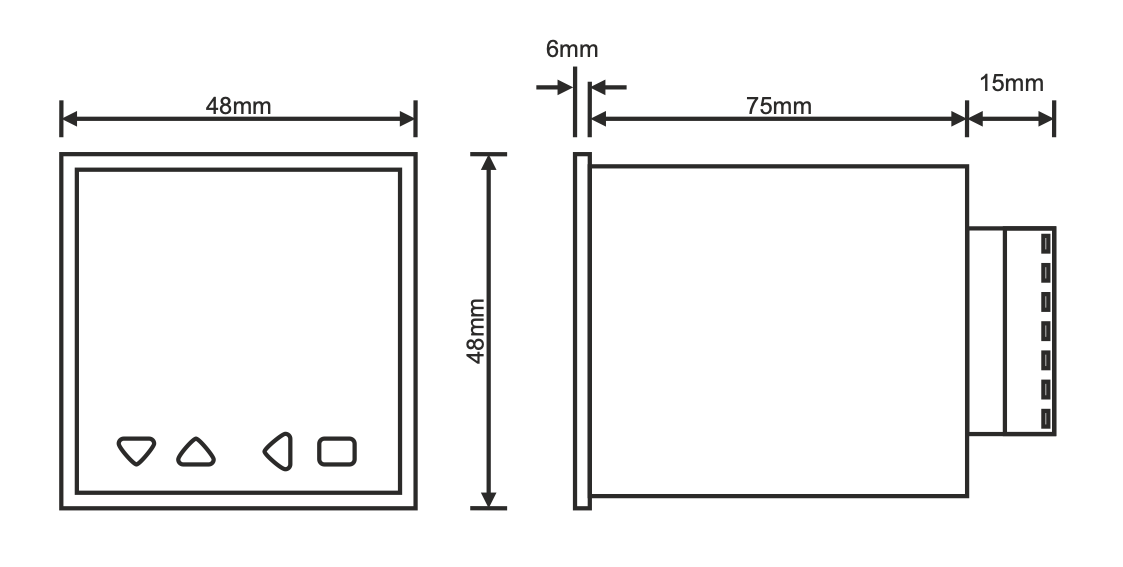

• Размери: 48 × 48 × 96 mm

• Отвор за монтиране: 44 × 44 mm

• Дисплей: 2 × 4-цифрен светодиод

Входове

• Брой входове: 2

• Типове входове: механичен превключвател, PNP/NPN сензор, NPN/PNP/тотемно-полюсен изход на енкодер

• Входно напрежение: 5-30 V

• Максимална входна честота: 7500 Hz

• Избираеми честоти: 20 / 50 / 2500 / 7500 Hz

• Вход за нулиране: PNP, мин. 10 ms, клема 12

• Захранване на сензора: 12 VDC / 50 mA (макс.)

Изходи

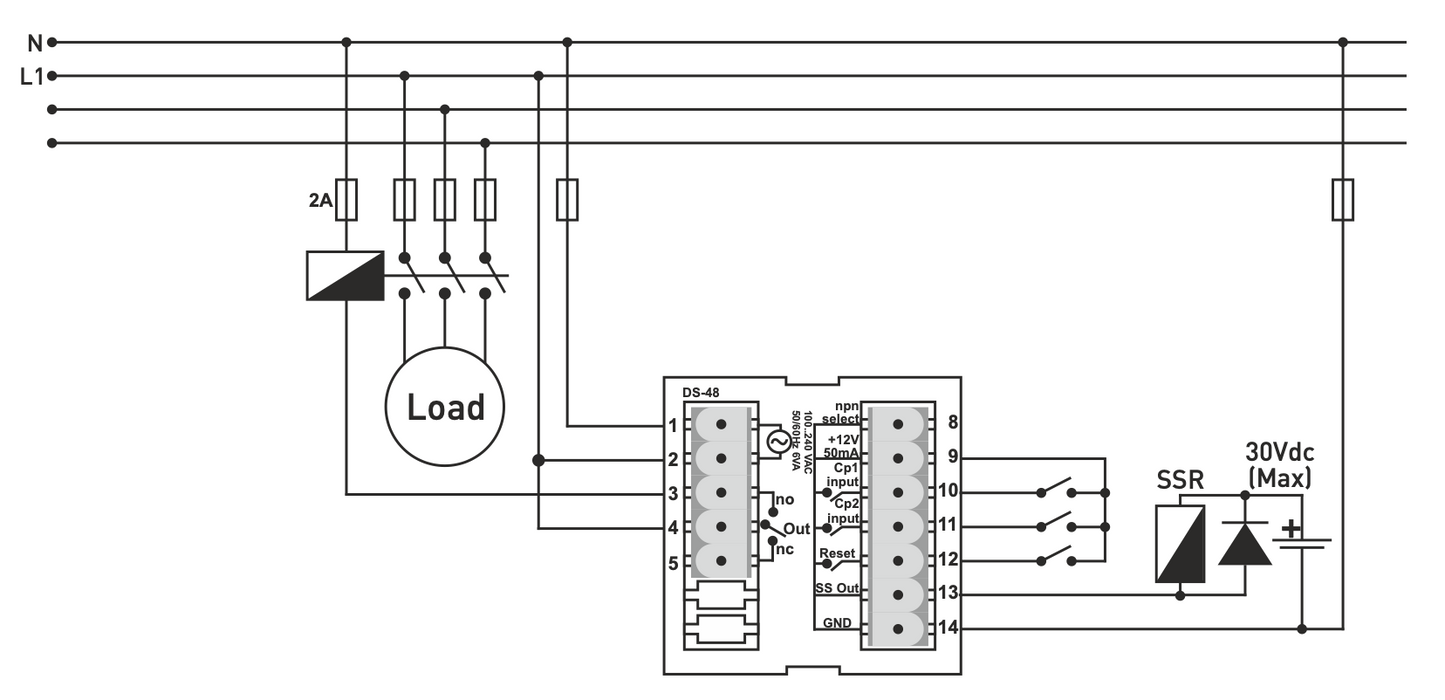

• 1× SPDT реле 250 VAC, 2 A (резистивен товар) - COM (4), NO (3), NC (5)

• 1× SSR управление (NPN, макс. 100 mA, 30 V) - клеми 13 (SSout), 14 (GND)

Захранване

• 100-240 V AC, 50/60 Hz

• Консумация на енергия: < 8 VA

Работни условия

• Работна температура: от -20 °C до +55 °C

• Максимална надморска височина: 2000 м

Специални характеристики

• Паметта EEPROM съхранява всички настройки и текущото отчитане след прекъсване на захранването

• Регулируема OFFSET на стойността на броенето

• Защита с парола срещу нежелани промени на параметрите

• Избираема десетична запетая (0 / 0.0 / 0.00 / 0.000)

Препоръки за инсталиране

• Използвайте екранирани и усукани сигнални кабели, заземете екрана

• Разделяйте сигналните кабели от захранващите и електрическите кабели

• Използвайте предпазител F250 mA / 250 VAC на захранващия вход

• Защитете оборудването от влага, вибрации, прах и екстремни температури

• За механични превключватели се препоръчва входната честота да бъде 20 Hz

• При използване на два входа:

• Режим Phs4 → макс. ¼ входна честота

• Режими 1u2u, 1u2d, Phs2 → макс. ½ входна честота
