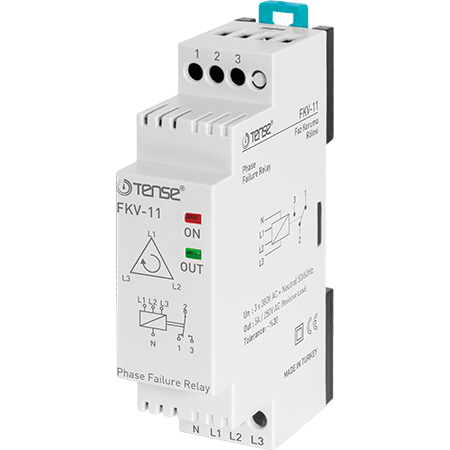

Реле за управление на фазите FKV-11 | TENSE

Релето за контрол на фазите FKV-11 е предназначено за защита на трифазно оборудване от ключови повреди в електрическата мрежа - особено от фазови смущения (обръщане на фази), фазов срив и фазова асиметрия. Релето осигурява надеждна работа на електродвигатели, помпи, компресори и друго трифазно оборудване.

Моделът се отличава с фиксирана асиметрия от 30% и е предназначен за монтаж на единична DIN шина.

Как работи релето FKV-11 (алгоритъм на работа)

Нормална работа

• Налице са всички три фазови напрежения.

• Фазите са свързани в правилния ред.

• Напрежението е в рамките на допустимия диапазон.

• Контактите 2-3 са превключени, светодиодът OUT → изходът е активен.

Асиметрия или отклонение на напрежението

• Ако напрежението на една от фазите се промени с повече от 30 % или ако сумата от промените на многопосочните стойности надхвърли тази граница:

  • светва светодиодът ASM (индикация за асиметрия),

  • контактите 2-3 се изключват,

  • контактите 1-2 се включват,

  • светодиодът OUT изгасва.

Връщане към нормалното състояние

• Ако напрежението се върне в допустимия диапазон,

• релето ще активира отново изхода и контактите ще се върнат към 2-3 затворени.

Основни характеристики и предимства

• Защита срещу:

  • Отказ на фаза,

  • неправилна последователност на фазите,

  • асиметрия на фазите (фиксирани 30 %).

• Визуална индикация на състоянието чрез светодиод (OUT / ASM).

• Бърза реакция при повреди в електрическата мрежа.

• Компактен дизайн - ширина само 22,5 mm.

• Лесен монтаж на DIN шина.

Технически параметри

Размери

• Дължина: 85 mm

• Височина: 77,6 мм

• Широчина: 22,5 мм
