Реле за защита на фаза TENSE - регулируема асиметрия 5-50 %

Фазовото защитно реле на TENSE (Турция) е предназначено за защита на трифазни електродвигатели и друго трифазно оборудване от повреди в електрозахранващата мрежа. Устройството проверява правилната последователност на фазите, фазовата асиметрия, поднапрежението, свръхнапрежението и осигурява безопасно изключване на товара при превишаване на зададените граници.

Широкият диапазон от настройки прави релето подходящо за повечето промишлени и търговски приложения, особено когато се изисква прецизна и стабилна защита на двигателя.

Основни характеристики

• Контрол на последователността на фазите - защита срещу неправилно окабеляване.

• Регулируема асиметрия: 5 % - 50 %.

• Регулируемо поднапрежение: 260-360 V AC.

• Регулируемо свръхнапрежение: 400-480 V AC.

• Регулируемо време за забавяне на грешката (Err In): 1-30 s.

• Регулируемо време за възстановяване (Err OUT): 1-30 s.

• Ясна индикация на 3×3-сегментния дисплей.

• Висока точност и бърза реакция на мрежови повреди.

• Монтаж върху стандартна DIN шина.

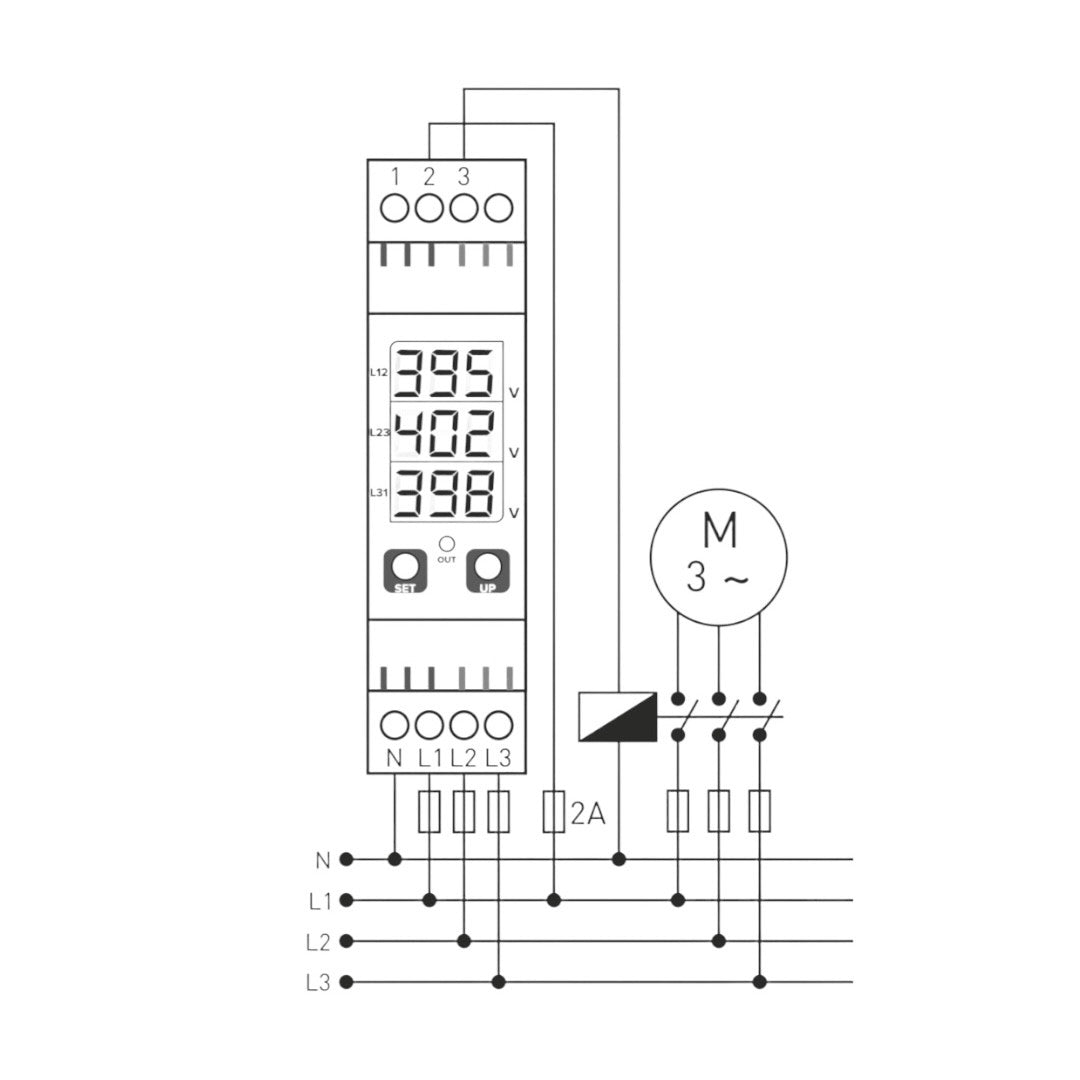

Принципи на работа

Нормална работа

Ако всички фазови напрежения са в границите и последователността на фазите е правилна:

• релето се задейства,

• светодиодът OUT светва.

Грешка при високо напрежение (H)

• Ако фазата надвиши зададената граница → очаква се Err In time, на дисплея се показва H.

• Релето се изключва, индикаторът OUT изгасва.

• Когато 5 V спадне под зададената стойност, Err OUT започва да работи, релето се включва отново.

Грешка при ниско напрежение (L)

• Падане на напрежението под зададената граница → Err In в очакване, показва се L.

• Релето се изключва.

• Когато напрежението се повиши с 5 V над зададената граница → Err OUT изчакване, релето се включва.

Фазова асиметрия (Asy)

• Ако разликата в напрежението между фазите надхвърля зададения праг (5-50%):

  • ASy се показва след времето Err In, релето се деактивира.

• Когато асиметрията се намали под (зададения праг - 2%) → времето за изчакване Err OUT, релето се включва.

Грешка в последователността на фазите (pHs)

• Когато възникне грешка във фазовата последователност, релето изчаква Err In, след което показва pHs.

• Релето се изключва и остава изключено, докато се възстанови правилната последователност.

• След като последователността на фазите се коригира, се появява Err OUT и релето се включва.
