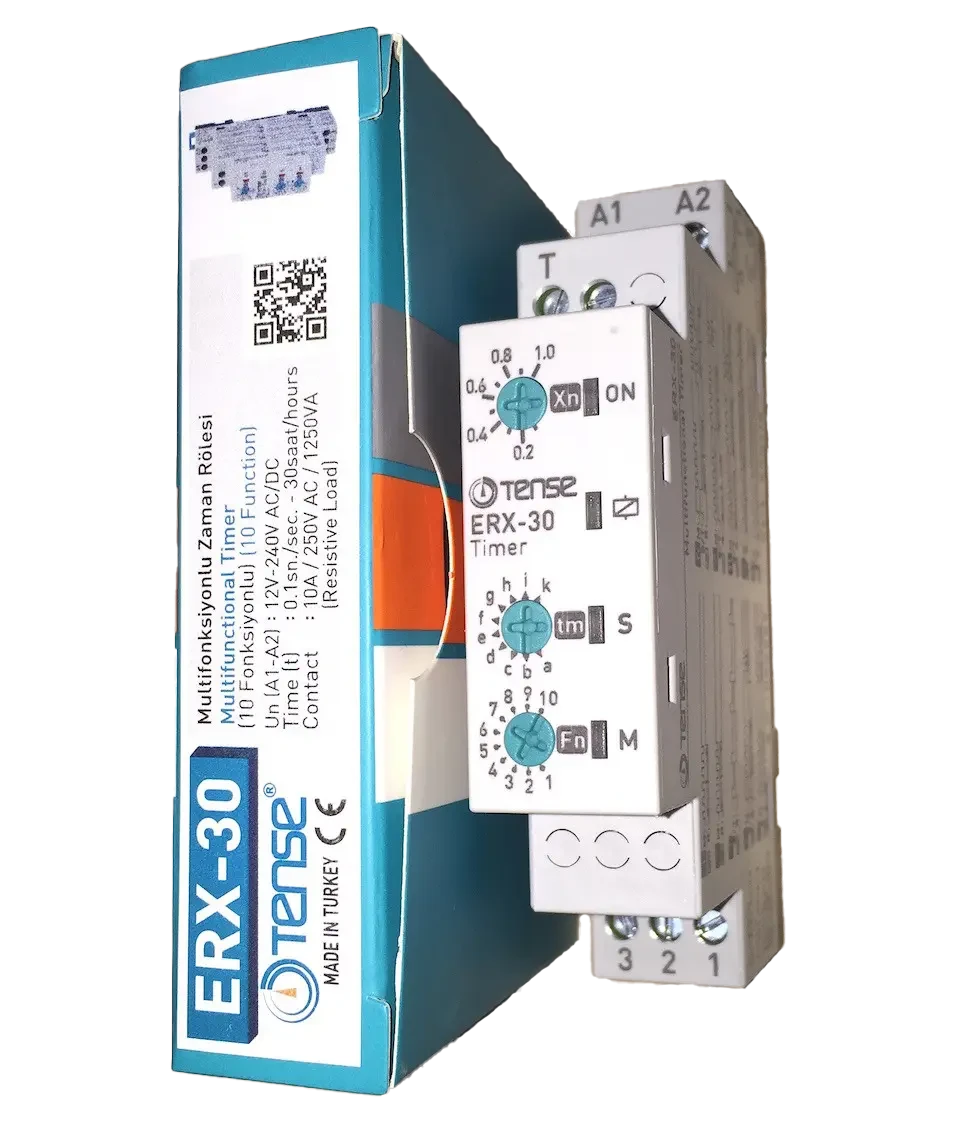

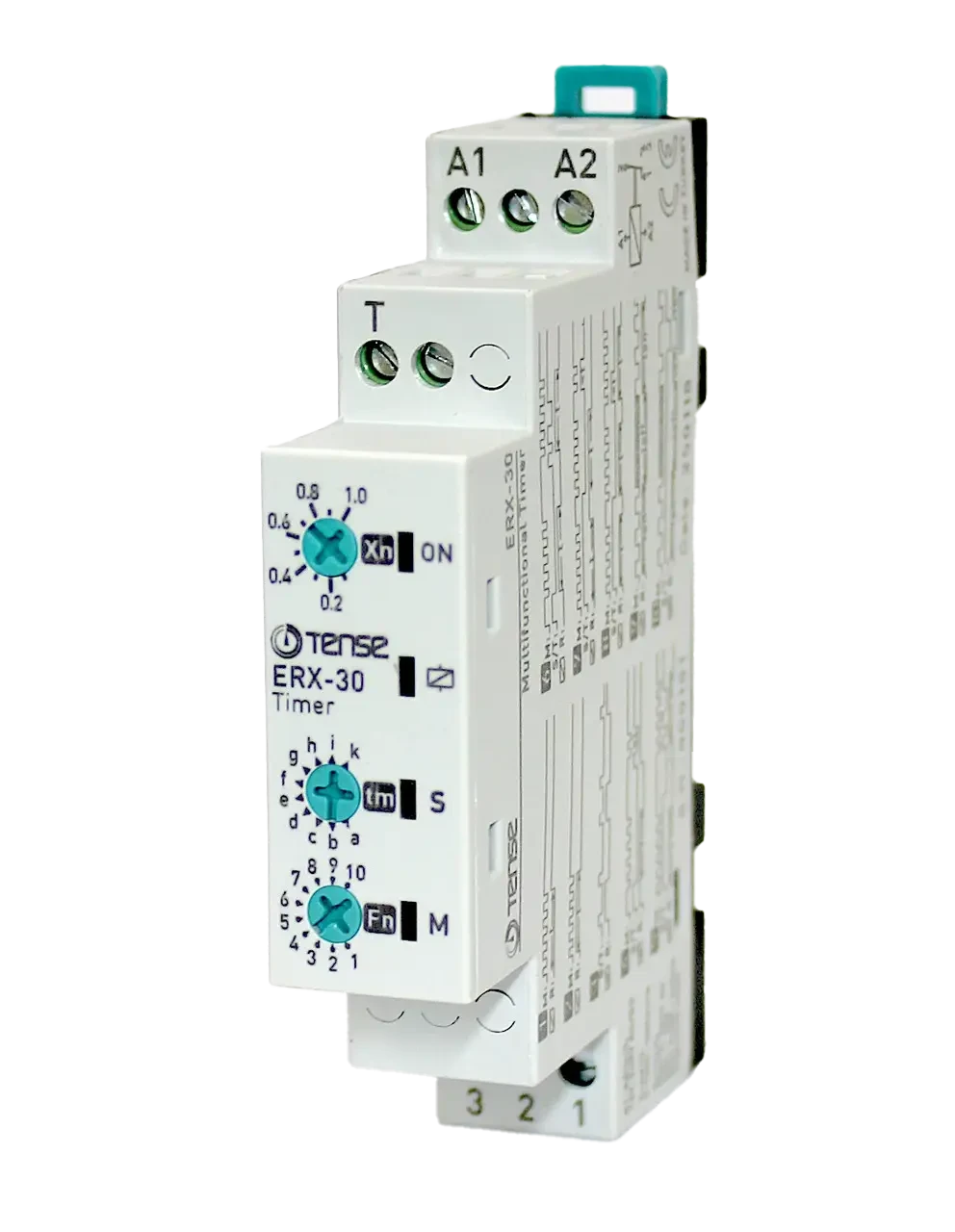

Многофункционално реле за време ERX-30 (10 функции) - 12...240 V AC/DC, 1 превключващ контакт

Описание на продукта

Многофункционалното реле за време ERX-30 е универсален управляващ елемент за забавяне, превключване, импулсно управление и периодични процеси в автоматизацията. То предлага до 10 функции за време, за да покрие повечето задачи в индустриални и битови приложения.

То е подходящо за:

• Системи за автоматизация в производството (печене на кафе/семена, опаковъчни линии, термични процеси),

• управление на вентилация (тоалетни, бани), отопление, климатизация,

• осветление (стълбища, табели, витрини),

• определяне на времето на процеса в перални машини и домакински уреди,

• отваряне/затваряне на прозорци, клапи, климатизация,

• управление на двигатели и малки задвижвания.

Основното предимство е универсалното захранване 12-240 VAC/DC, което позволява релето да замени много различни видове в едно устройство.

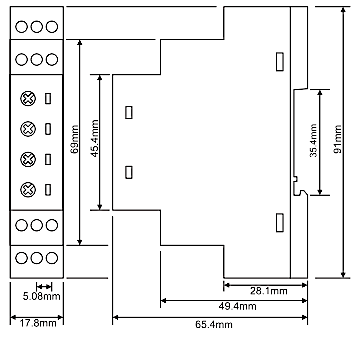

Монтажът е за стандартна 35 мм DIN шина.

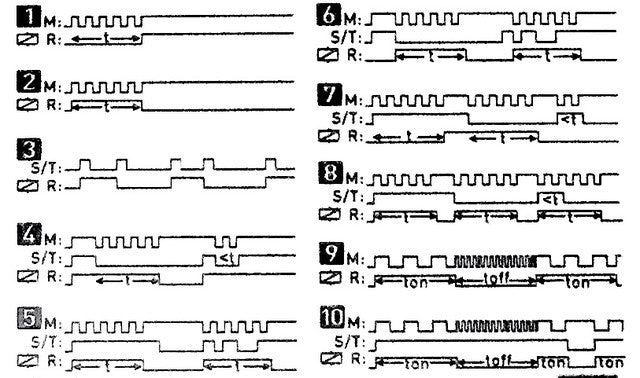

Вградени времеви функции (10 функции)

Релето поддържа следните режими, използваеми при 12 / 24 / 48 / 110 / 230 V AC/DC напрежение:

1. Бистабилно реле

2. Забавен старт (Delay ON)

3. Забавено връщане (Delay OFF)

4. Мигач - старт с пауза

5. Забавен старт след превключване + забавено връщане (комбинация от забавяне на ON/OFF)

6. Мигач, стартиращ с импулс

7. Забавено стартиране след превключване и забавено връщане след превключване (ЗАДЪЛЖИТЕЛНО ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ)

8. Генератор на импулси

9. Единичен импулс след изключване на контролния вход (Single Shot - падащ фронт)

10. Единичен импулс след включване на входа за управление (единичен удар - нарастващ фронт)

Практическо приложение

Релето може да се използва в много приложения, например:

• управление на вентилатори в домакинствата (тоалетна, баня),

• управление на стълбищно осветление,

• включване на отоплението или вентилацията през определени интервали от време,

• циклично управление на рекламни светлинни табла,

• отскачане на контакт (debounce) за управляващи сигнали,

• управление на процеси в хранително-вкусовата промишленост (готвене на месо, печене),

• управление на помпи, двигатели и задвижвания,

• автоматично отваряне/затваряне на прозорци, клапи, вентили,

• управление на уреди и производствени линии.

Предимства на оборудването

• Универсално захранване: 12-240 V AC/DC

• До 10 функционални режима

• 1 превключващ контакт

• Подходящ за промишлени и битови приложения

• Лесен монтаж на DIN шина

• Напълно замества много от по-скъпите модели на пазара

• Надеждна работа и широка съвместимост

Замяна на по-скъпи аналози

Многофункционалното реле ERX-30 може напълно да замени тези модели:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
