Мрежов анализатор - панел за ток, напрежение, честота, мощност, енергия, RS485

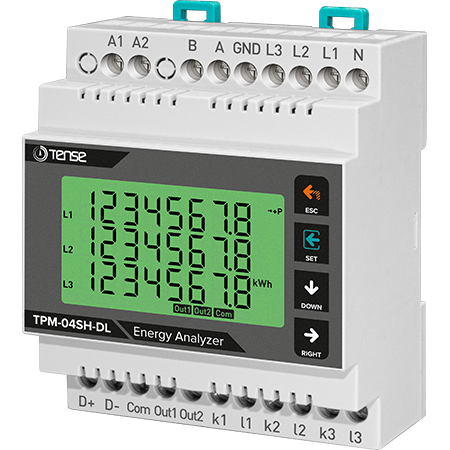

3-фазен мрежов анализатор / Мрежов анализатор / Мрежов анализатор - многофункционален цифров панелен измервателен уред, индикатор за ток, напрежение, честота и обща мощност, с релеен изход, RS485 ModBus RTU - TPM-04SHDL производител TENSE (Турция) панелни измервателни уреди.

Анализаторите на мощност са предназначени за измерване и наблюдение на електрически стойности. Благодарение на функцията за комуникация измерените енергийни стойности могат да се наблюдават и отчитат самостоятелно. С помощта на анализаторите на мощност могат да се извършват анализи като качество на енергията, ефективност и изчисляване на единичните разходи.

Основни предимства:

• RS485 Modbus RTU (1200-19200b/s)
• Трифазен трансформатор на напрежение и трифазен трансформатор на ток.

• Той показва хармоничните компоненти на напрежението и тока до 31-вия хармоник.

• Показва активната мощност на фаза (P)

• Показва реактивна мощност за фаза (Q, индуктивна и капацитивна)

• Показва видимата мощност по фаза (S)

• Показва стойностите на Cosφ и фактора на мощността на всяка фаза.

• Показва стойностите на напрежението (V) и тока (I) между фазите и неутралните фази и измерва честотата.

• Показва стойностите на общия внос и износ на активна енергия (ΣkWh)

• Показва общите стойности на индуктивната и капацитивната реактивна енергия (ΣkVArh).

• Показва минималните и максималните стойности, максималното потребление

• 2 релейни изхода, 1 цифров вход

• Дневници за събития (високо/ниско напрежение/ток, асиметрия на напрежението/тока, THD-I)

• Менюто е защитено с парола.

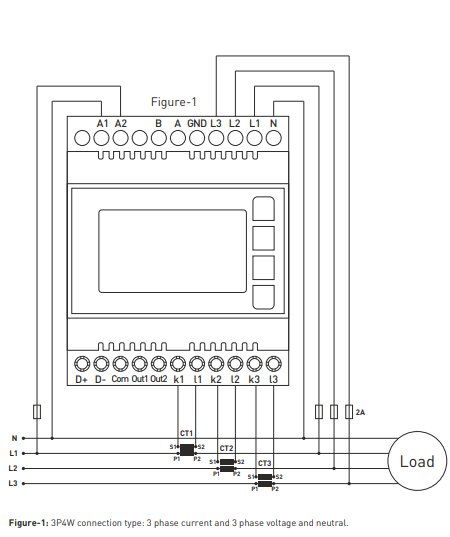

Обикновено този мрежов анализатор се използва с токови измервателни трансформатори - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 или подобни. Ако ще свързвате анализатора към ModBus, при поискване ще ви изпратим "Регистрационна таблица" с ModBus адреси.
