Таймер / реле за забавяне на включването/изключването / реле за един изстрел

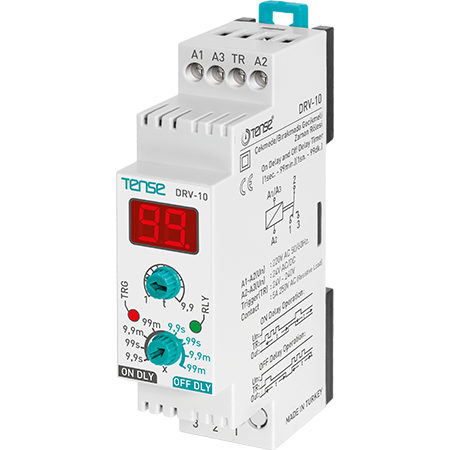

Цифрово реле за време DRV-10 със закъснение за включване/изключване, дисплей и управляващ сигнал

Цифровото реле за време DRV-10 е универсално устройство за управление на електрическо оборудване с контрол на времето. То ви позволява да задавате закъснение за включване или закъснение за изключване в диапазон до 99 минути. Релето се задейства от контролен сигнал на входа TR и е подходящо за домашни, търговски и промишлени приложения, където се изисква прецизно определяне на времето.

Релето разполага с ясен цифров дисплей, светодиодна индикация на състоянието и универсално захранване 230 V AC/DC или 24 V AC/VDC. Благодарение на тесния си дизайн то заема минимално място в шкафа.

Функции и характеристики

Цифров дисплей
Позволява лесна настройка и наблюдение на обратното броене. Показва времето в секунди или минути в зависимост от избрания режим.

Два режима на работа - Забавяне на включването и Забавяне на изключването
Релето може да се използва за забавяне на включването или забавяне на изключването на устройството въз основа на управляващ сигнал.

Превключване чрез входа TR
Функциите за синхронизация се активират от нарастващия фронт на сигнала на входа TR (TRG).

Светодиодна индикация
Два светодиода показват състоянието на захранването и състоянието на бобината на релето.

Универсално захранване
- 230 V AC/DC (клеми A1-A2)
- 24 V AC/VDC (клеми A2-A3)

Лесен монтаж на DIN шина
Компактният дизайн (широчина 23 мм) позволява поставяне дори в малки шкафове. Защита IP20.

Технически параметри

• Времеви диапазон: 1 s - 99 min

• Контакт: 1× превключващ NO/NC, 5 A / 250 V AC

• LED индикация: захранване, бобина на релето

• Захранване:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Монтаж: 35 mm DIN шина

• Защита: IP20

• Размери: 90 × 23 × 58 mm

Приложение:

Релето е подходящо за:

• забавено превключване на вентилатори (тоалетна, баня), осветление

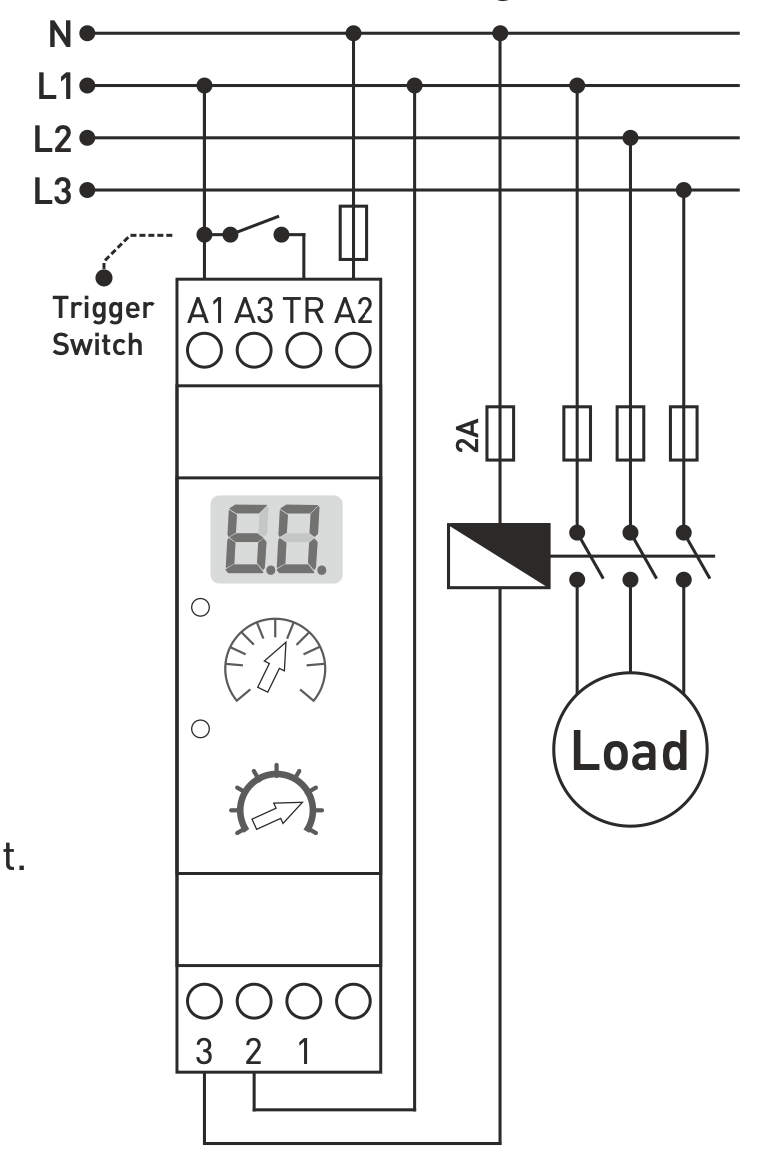

• управление на пускането на двигателя

• забавено превключване на контактори

• контролирани по време процеси в битови и промишлени приложения

Когато се подаде сигнал, се активира времето в съответствие с избрания режим. Обратното броене се вижда на дисплея.

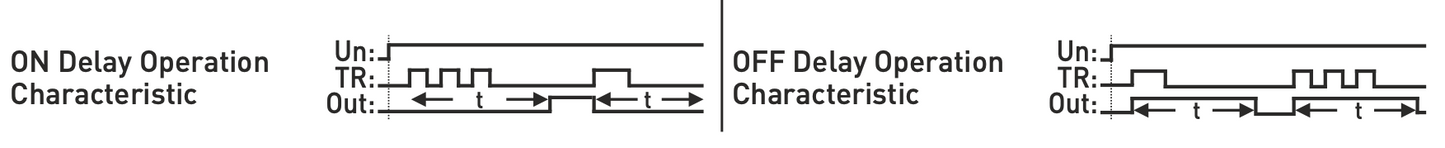

Описание на работата

Забавяне на включването - забавено включване

• След възходящия фронт на сигнала на входа TR започва отброяването на зададеното време.

• След изтичане на времето ще се включи контактът NO на релето.

• Релето остава включено до следващия нарастващ фронт на сигнала на входа TRG.

• Дисплеят показва обратното броене до включването на захранването.

Закъснение за изключване

• След възходящия фронт на сигнала релето се включва незабавно.

• Релето остава във включено състояние за времето, зададено от таймера.

• Дисплеят показва обратното броене до изключване.
