Трифазно контролно реле с PTC контрол на изключването на фазата/асиметрията/последователността

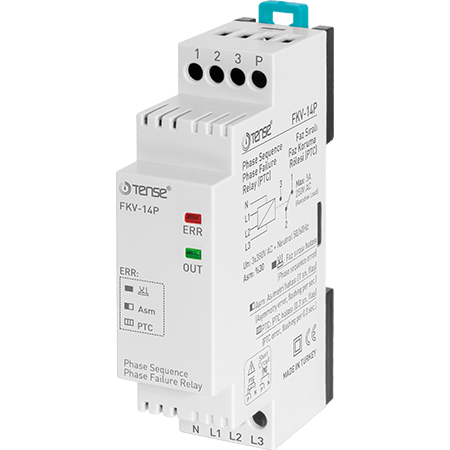

Трифазно реле за фазов контрол със защита от изключване и контрол на температурата на намотката, TENSE - FKV-14P

Описание на продукта

Трифазното реле за фазов контрол FKV-14P е предназначено за защита на трифазни електродвигатели и оборудване от критични повреди в захранващата мрежа. То осигурява цялостен контрол на наличието на фази, фазови откази, фазови смущения, асиметрия (фиксирани 40 %), неправилна последователност на фазите и прекомерна температура на намотката на двигателя. Оборудван е с нулев проводник и е предназначен за монтаж на DIN шина.

Основни функции

• Проверява наличието и на трите фази

• Защита от отказ на фаза

• Откриване на фазово смущение (прегъване)

• Контрол на асиметрията на фиксираното напрежение 40%

• Защита срещу неправилна последователност на фазите

• Контрол на температурата на намотката на двигателя

• Оптична индикация на състоянието (LED OUT)

• Автоматично възстановяване на работата, когато параметрите се върнат в допустимия диапазон

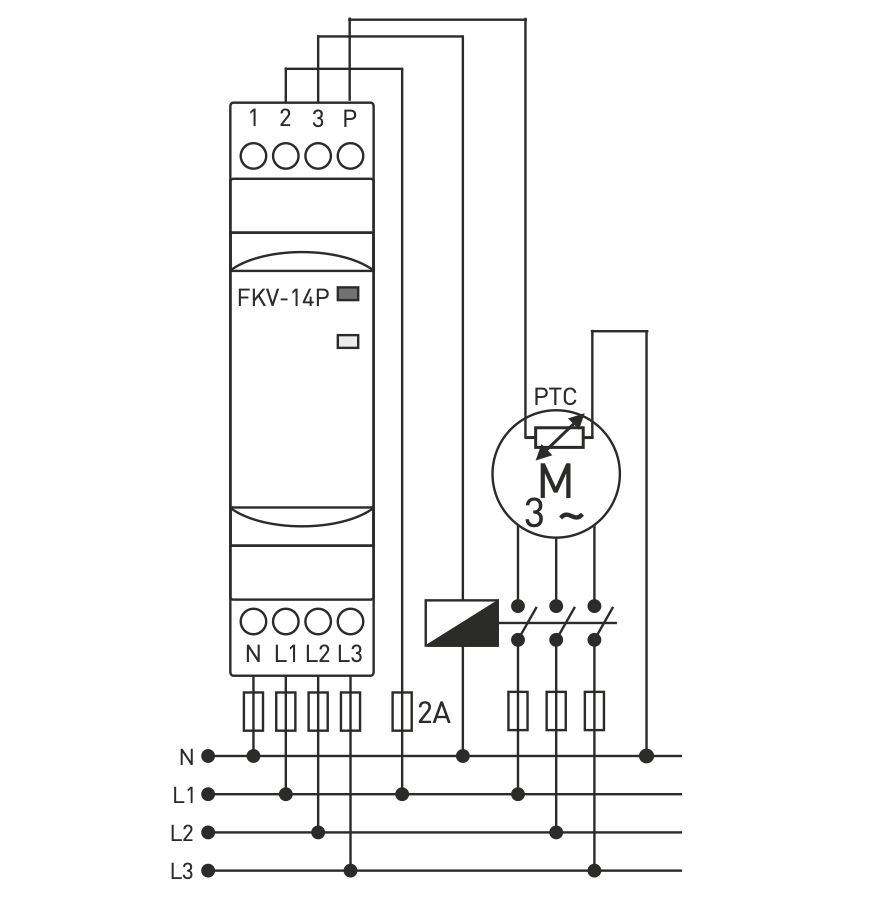

Принцип на работа

• Нормална работа: ако са налице и трите мрежови напрежения, последователността на фазите е правилна и температурата на намотката не превишава допустимите стойности, релето се включва (контактите 15-18 са затворени) и светодиодът OUT светва.

• Грешка в напрежението или асиметрия: ако напрежението на някоя фаза се отклонява с повече от 40 %, контактите 15-18 се отварят и контактите 15-16 се включват; светодиодът OUT не свети.

• Грешка в последователността на фазите: релето реагира, като отваря контактите и изключва светодиода OUT.

• Превишаване на температурата на намотката: Релето изключва изхода, докато температурата се върне в допустимите граници.

• Възстановяване на работата: Релето автоматично се връща в работно състояние след нормализиране на параметрите.

Технически спецификации

• Тип на устройството: реле за наблюдение на фазите

• Брой на фазите: 3 + N

• Асиметрия: 40 % (фиксирана)

• Температурна защита на намотката: Да

• Изходни контакти: 15-18 (затворени при работа), 15-16 (затворени при повреда)

• Индикация: LED OUT

• Монтаж: DIN шина

• Производител: TENSE (Турция)

Предимства

• Цялостна защита на двигателя и окабеляването

• Стабилна работа благодарение на фиксираната асиметрия от 40 %

• Лесен монтаж на DIN шина

• Автоматично възстановяване на функцията без намеса на оператора

• Надеждна защита при тежки индустриални условия

Типични приложения

• Трифазни електродвигатели

• Индустриални помпени системи

• Компресори

• Вентилатори

• Машини с чувствителност към последователността и качеството на напрежението
