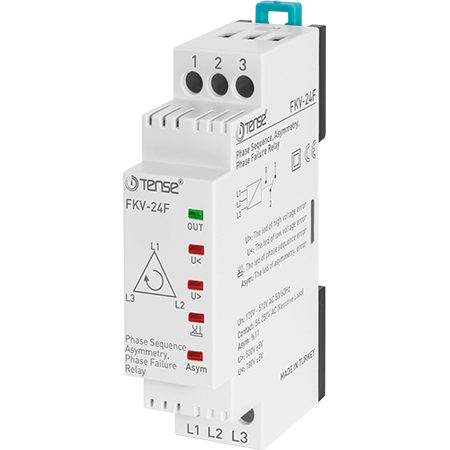

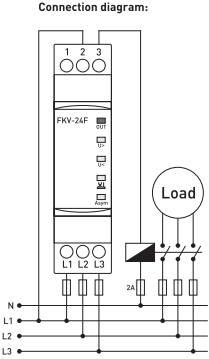

Релетата за фазова защита от серията FKV са предназначени за защита на трифазно оборудване, особено на двигатели, от повреди, свързани с неправилна стойност на напрежението, асиметрия, фазов срив или неправилна последователност на фазите. FKV-24F работи в широк диапазон от 180-500 VAC и има фиксирана асиметрия от 11 %.

Той осигурява надеждна работа на оборудване с високи изисквания към точността на захранването и го предпазва от термични и механични повреди.

Функции и принцип на работа

Асиметрия на напрежението (11 %)

• Контролира разликата между фазовите напрежения.

• Ако асиметрията надвиши 11 %, релето изключва изхода след около 1 s и отваря контактите NO/COM.

• Когато разликата спадне до 5 V, релето оценява състоянието като нормално и възобновява изхода след период на забавяне.

Проверка на последователността на фазите

• Правилна последователност на фазите → светодиодът OUT свети, изходът е активен (NO е включен).

• Неправилна последователност на фазите → светодиодът изгасва и изходът преминава в състояние на неизправност.

Защита от високо напрежение (U>)

• Ако напрежението надвиши 500 V, се активира индикацията за високо напрежение.

• Ако състоянието продължи повече от 2 s, релето изключва изхода.

• Когато напрежението спадне с 5 V под границата U>, релето започва отброяване със закъснение и след това възобновява работата си.

Защита от ниско напрежение (U<)

• Ако напрежението спадне под 180 V, се активира индикацията за ниско напрежение.

• Ако състоянието не приключи по време на закъснението за грешка, изходът ще се изключи.

• Когато напрежението се повиши с 5 V над U<, релето активира отново изхода след период на забавяне.

Индикации за състоянието

• 5 светодиода информират за:

  • състояние на релето (OUT)

  • високо напрежение (U>)

  • ниско напрежение (U<)

  • последователност на фазите

  • асиметрия/повреда

Основни характеристики

• Широк диапазон на работното напрежение: 180-500 VAC

• Фиксирана асиметрия: 11%

• Защита срещу:

  • Ниско напрежение

  • Високо напрежение

  • асиметрия

  • грешки в последователността на фазите

  • отказ на фаза

• Няма нужда от нулев проводник

• Бърза реакция на условията на повреда (приблизително 1 s)

• LED индикация на всички функции

• Подходящ за двигатели, компресори, помпи и други трифазни товари
