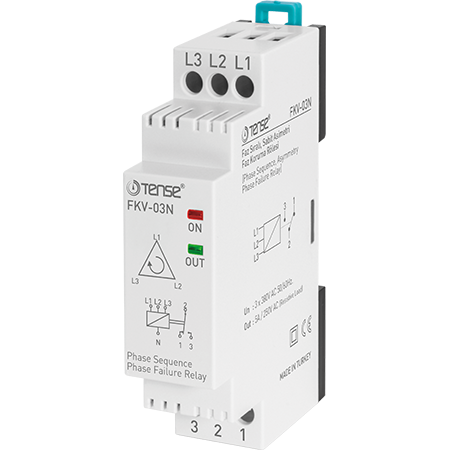

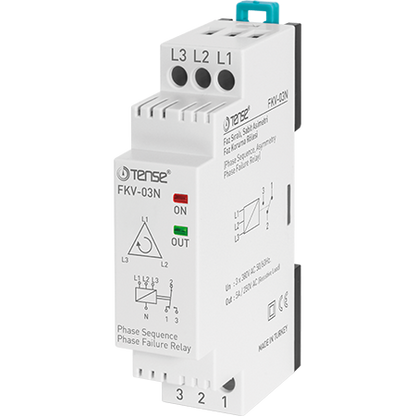

Реле за управление на фазите FKV-03N - TENSE

Описание на продукта:
FKV-03N е трифазно контролно реле, предназначено за защита на електродвигатели срещу неправилна последователност на фазите, фазов срив и прекомерна асиметрия. Релето няма контрол на нулевия проводник и асиметрията е фиксирана на 40%.

Релето е идеално за промишлени приложения, където се изисква бърза и надеждна защита на електродвигателите от повреди, причинени от неправилни връзки или колебания на напрежението.

Алгоритъм на работа

1. Нормална работа:

   • Налице са и трите фази.

   • Последователността на фазите е правилна.

   • Асиметрията на напрежението е в рамките на допустимото отклонение от ≤ 40 %.

   • Релето е в работно състояние - контактите 2-3 са затворени, индикаторите PWR и RLY светят.

2. Дефектно състояние:

   • Ако напрежението на някоя от фазите превишава допустимите граници или последователността на фазите е неправилна:

     • Контактите 2-3 се разединяват,

     • контактите 1-2 се включват,

     • индикаторът RLY изгасва.

3. Възстановяване на нормалното състояние:

   • Когато правилното напрежение и последователност на фазите се възстановят, релето автоматично се връща в работно състояние.

Технически параметри

• Захранващо напрежение: 3 × 380 V AC

• Допустима асиметрия: 40 % (фиксирана)

• Контакт: SPDT, макс. 5 A / 250 V AC

• Индикация: LED PWR и RLY

• Монтаж: DIN шина

• Работна температура: от -20 °C до +55 °C

• Консумация на енергия: <6 VA

• Тегло: <150 g
