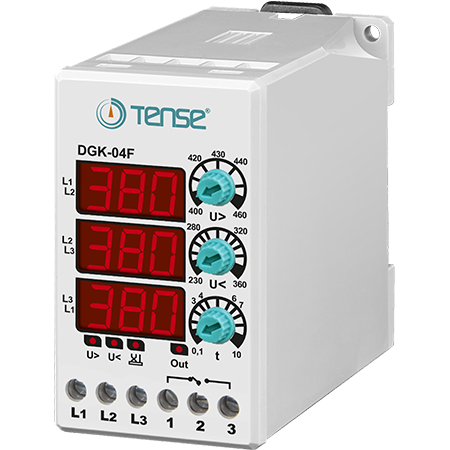

Трифазно цифрово реле за защита от напрежение с контрол на последователността на фазите (без нулев проводник), DGK-04F

Цифрово трифазно реле за защита от пренапрежение за монтаж на DIN шина, Tense

Микропроцесорното защитно реле Tense DGK-04F е проектирано за комплексна защита на чувствителни промишлени съоръжения и двигатели от рисковете, свързани с колебанията на напрежението в трифазните мрежи. Устройството непрекъснато следи съвкупното напрежение и осигурява високоточна защита срещу пренапрежение, понижено напрежение и грешна последователност на фазите. Спецификата на този модел е свързването без необходимост от включване на нулев проводник (асиметрични/трипроводни мрежи).

Релето е оборудвано с цифрови дисплеи за незабавен преглед на състоянието на отделните фази. Потребителят може точно да настрои граничните стойности на напрежението, както и времевото закъснение за филтриране на краткотрайни мрежови пикове и предотвратяване на нежелано превключване. Компактната модулна конструкция гарантира лесна инсталация на стандартна носеща шина DIN 35 mm.

Основни функции и защити

• Защита срещу пренапрежение и понижено напрежение: Автоматично изключва изхода, ако напрежението надвиши или падне под зададените граници.

• Контрол на последователността на фазите: Предотвратява въртенето на двигателите в обратна посока в случай на неправилно свързване на фазите.

• Без нулев проводник (Non-Neutral): Идеален за системи, в които не е наличен или не се изисква проводник N.

Технически параметри

• Тип на продукта: Цифрово реле за защита от напрежение

• Брой фази: 3 (трифазно свързване без N)

• Номинално работно напрежение ($U_n$): 3× 380 V AC (50/60 Hz)

• Начин на монтаж: Монтажна шина DIN 35 mm / монтажен панел

• Изходен контакт: 5 A / 250 V AC (резистивен товар)

Диапазони на настройка

• Защита срещу пренапрежение (High Voltage): 400 – 460 V AC (настройваема)

• Защита срещу ниско напрежение (Low Voltage): 230 – 360 V AC (настройваема)

• Забавяне при грешка (Error Waiting Time): 0,1 – 10 s (настройваемо)
