Цифрово реле за свръхток със защита от напрежение и 3×3 цифров LED дисплей TRM-30F

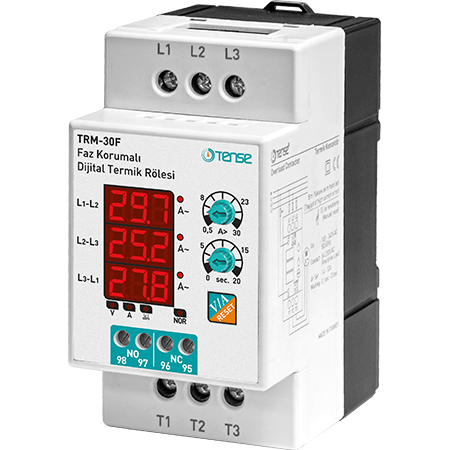

Контролно реле за свръхток TRM-30F с дисплей, 3-фазно до 25A

То е предназначено за защита на оборудване, чувствително към стойностите на работния ток и напрежение, от грешки, които могат да възникнат поради:

• токово претоварване (регулируема стойност на тока 0,5 ... 30 A)
• асиметрия на тока (50 %, фиксирана стойност)
• асиметрия на напрежението (30 %, фиксирана стойност)
• свръхнапрежение и поднапрежение (Umin: 265 V, Umax: 440 V, фиксирана стойност)

Цифровото реле за претоварване TRM-30F с дисплей ви позволява да видите тока във всяка фаза и да защитите двигателя или уреда от свръхток, свръхнапрежение, подток, отказ на фазата и обръщане на фазата. Тези цифрови релета за претоварване са проектирани така, че да предотвратяват повреди на двигателя/натоварването от високи токове, като същевременно позволяват на дисплея да се следи токът, протичащ във всяка фаза. Те могат също така да проверяват кумулативните стойности на напрежението между фазите.

С две изходни релета (1х NO, 1х NC) е възможно също така да се контролира или изключва товара, когато свръхтокът достигне зададена стойност, или да се включи сигнален контакт към системата за управление. Цифровите релета TRM-xx имат вградени токови трансформатори и 3х3-цифров дисплей за показване на тока.

Приложение и принцип на работа

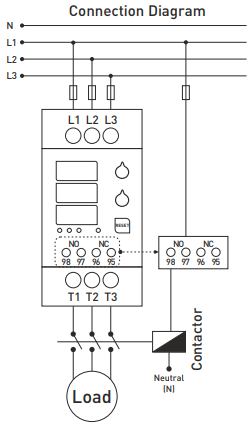

1. Свържете устройството в съответствие със схемата на свързване. Неправилното свързване може да доведе до повреда на устройството.
2. Настройте свръхтока на устройството с помощта на контролата ">А" в съответствие с работния ток на товара, който ще проверявате.
3. Когато захранването е свързано, в рамките на първата секунда на горния дисплей ще се появи зададената стойност на свръхтока, а на средния - времето за изчакване на грешка.
4. Действителните стойности на фазовите токове ще се покажат след една секунда работа и светодиодът за индикация ще светне.
5. Когато се натисне бутонът "V/A/RESET", на дисплея се показват стойностите на комбинираното напрежение между фазите.

Драйвери

• "A>" - настройка на допустимото претоварване; стойността се показва на горния дисплей.
• "sec." (секунда) - за прекъсване на захранването. - настройка на времето за изчакване при повреда от свръхток; стойността се показва на средния дисплей.

Състояние на контактите

• NO 95-96, NC 97-98:

• Устройството е изключено от захранването или е в състояние на повреда: NO отворен, NC затворен.
• Устройството е под напрежение и е без неизправност: NO отворен, NC отворен.

Светодиод за индикация

• Светодиод "V" - светва в случай на грешка при свръхнапрежение/поднапрежение или асиметрия на напрежението.
• Светодиод "A" - светва при висок ток или грешка в асиметрията на тока.
• Светодиод "XI" - светва при неправилна последователност на фазите.
• Светодиод "NOR" - светва, когато устройството е под напрежение и системата е без грешки.

Функция на бутона "V/A/RESET"

• Нулиране: натискането за 3 секунди изчиства грешката, светодиодът "А" изгасва, контактът NO се включва, контактът NC се отваря.
• V/A: кратко натискане превключва дисплея между стойностите на тока и напрежението.

Принцип на защита и работа

1. Защита от свръхток (0,5-30 А):

• Влизане в състояние на повреда: когато се превиши зададеният свръхток, се изчаква зададеното време. Дисплеят на фазата мига, светодиодът "А" свети, NO отворен, NC затворен, светодиодът NOR не свети.
• Излизане от състояние на грешка: токът е под зададената стойност, натиснете нулиране за 3 секунди.

2. Защита срещу асиметрия на тока:

• Вход: разлика в тока между фазите >50%, изчаква се 3 секунди, дисплеят мига, светодиодът "А" свети.
• Излизане: разлика <50%, натиснете нулиране за 3 секунди.

3. Защита от свръхнапрежение (U>440 V):

• Вход: напрежение >440 V, изчакайте 3 секунди, дисплеят мига, светодиодът "V" свети.
• Изход: напрежение <435 V за 3 секунди.

4. Защита от понижено напрежение (U<265 V):

• Вход: напрежение <265 V, изчаква се 3 секунди, дисплеят мига, светодиодът "V" светва.
• Излизане: напрежение >270 V в продължение на 3 секунди.

5. Защита срещу асиметрия на напрежението:

• Вход: разлика в напрежението >30%, изчаква се 3 секунди, дисплеят мига, светодиодът "V" светва.
• Напускане: разлика <30% за 3 секунди.

6. Защита от последователност на фазите:

• При неправилно свързване на фазите светва светодиодът "XI".

Изчисляване на асиметрията на тока

Уредът изчислява асиметрията на тока съгласно формулата:

Пример: ((25 - 15) / 25) × 100 = 40% асиметрия на тока.

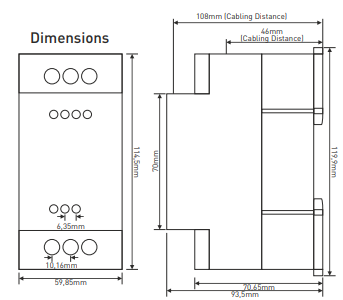

Техническа спецификация

• Захранващо напрежение: измерено напрежение 3f 3x400 VAC
• Работно напрежение (Un): 3x380 VAC 50/60 Hz, собствена мощност <10 VA
• Регулируем свръхток (претоварване): 0,5-30 A
• Време за изчакване при повреда (t): 0-20 s
• Дисплей: 3x3 цифри, височина 9 mm, 7 светодиода за индикация
• Пренапрежение: 440 V (L-L)
• Поднапрежение: 265 V (L-L)
• Асиметрия на напрежението: 30%
• Асиметрия на тока: 50%
• Време за изчакване при грешка в асиметрията: 3 s
• 2x изходни релета (1x NO, 1x NC): 3 A / 250 V AC (резистивен товар)
• Тип свързване: винтови клеми
• Сечение на кабела: 2,5 mm² (релейни контакти) / 6 mm² (входни и изходни товари за измерване)
• Тегло: макс. 380 g
• Монтаж: на DIN шина
• Работна температура: -20°C ... +55°C
• Работна надморска височина: <2000 m
