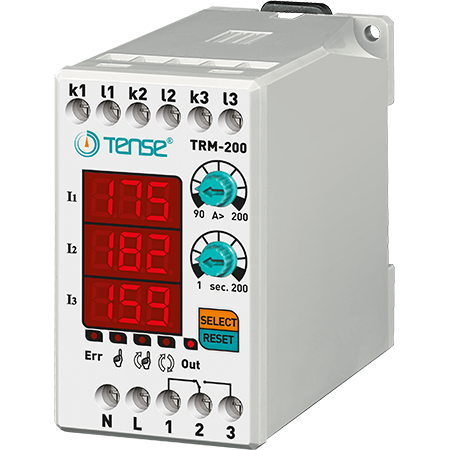

Цифрово реле за свръхток с 3×3 цифров LED дисплей TRM-200

Трифазно токово реле за контрол/ограничаване на тока на товара в диапазона 90-200 A, производител TENSE (Турция)

Цифровите токови релета за свръхток TRM-200 са предназначени за защита на товари от повреди, причинени от високи токове, като същевременно позволяват наблюдение на работата.

- 90-200 А (регулируема стойност на свръхтока)
- 50 % фиксирана асиметрия на тока
- Регулируемо време за забавяне на грешката
- Регулируем режим на работа (автоматичен, полуавтоматичен, ръчен)

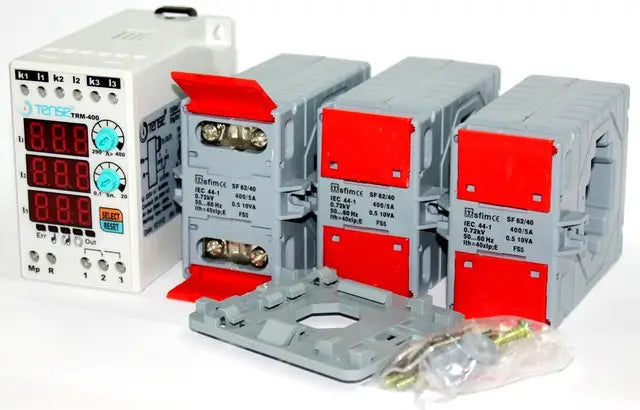

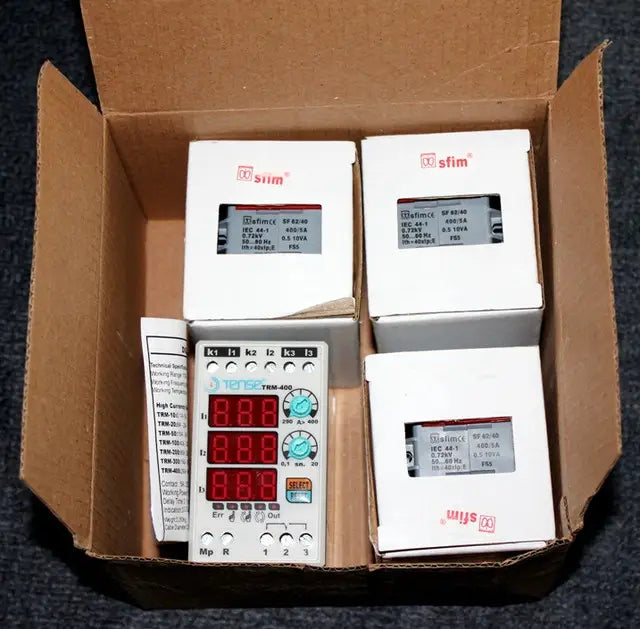

- Когато купувате токово реле с марка TENSE, получавате готово за употреба устройство - включени са токови трансформатори.

Използване на устройството и принцип на действие

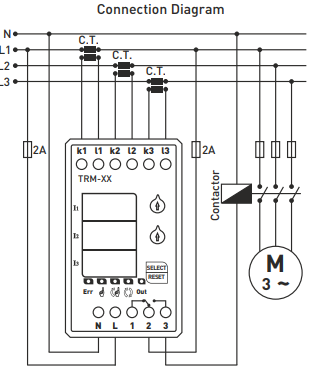

1. Свържете устройството в съответствие със схемата на свързване.
2. Когато окабеляването е завършено, подайте захранване. След включване на устройството на дисплея се показват зададените стойности за 5 секунди.
3. Използвайте контролера "A>", за да зададете стойността на свръхтока. Зададената стойност се показва на левия дисплей.
4. Използвайте контролера "t", за да зададете времето за забавяне. Зададената стойност също се показва на левия дисплей.

Когато устройството е включено:
- Релето ще се включи, изходният контакт ще се превключи към клема 3 и индикаторът OUT ще светне.
- Ако токът превиши зададената стойност на свръхтока (A>), устройството ще започне да отброява времето за забавяне и индикаторът ERR ще светне.
- Когато изтече зададеното време, релето ще се изключи, контактът ще се превключи към клема 1 и индикаторът OUT ще изгасне.

Описание

Електронното токово реле от серията TRM-200 е предназначено за автоматично изключване на уреди при превишаване на максимално допустимия ток.
То има програмируем обхват на превключване, време на закъснение и настройки на времето за обратно включване.
Съществуват 3 режима на връщане в работно състояние - ръчен, полуавтоматичен и автоматичен.

Режими на възстановяване:

- Ръчен режим: След повреда по свръхток устройството трябва да се нулира чрез натискане на бутона Reset. В този режим светва съответният светодиод.
- Полуавтоматичен режим: Системата се нулира автоматично три пъти след повреда по свръхток, след което изчаква ръчно нулиране при следващата повреда. В този режим съответният светодиод свети.
- Автоматичен режим: Системата се нулира автоматично след всяка повреда от свръхток. В този режим съответният светодиод свети.

Забележка: За да смените режима, задръжте бутона SELECT за 10 секунди. Когато режимът е променен, съответният светодиоден индикатор ще светне.

Асиметрия 50% (фиксирана)

Ако разликата между най-големия и най-малкия фазов ток надхвърли 50%, устройството влиза в режим на грешка на асиметрията в рамките на 2 секунди.
(Това предотвратява повреда на системата в случай на фазов срив по време на работа на двигателя).

По време на грешка на асиметрията:
- Групата на дисплея на двете фази, които са причинили грешката, ще мига и индикаторът ERR ще свети.
- За да се върнете от режим на грешка на асиметрията, устройството трябва да се нулира ръчно.

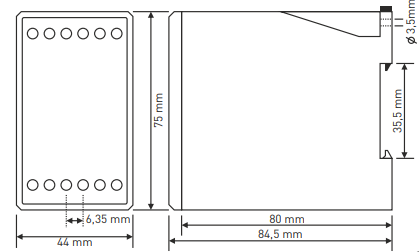

Технически параметри:

- Работно напрежение: 150-260 VAC.
- Работна честота: 50/60 Hz
- Консумация на енергия: < 6 VA
- Работна температура: от -20 °C до +55 °C
- Дисплей: 3х3 цифри, 5 светодиода
- Настройка на свръхток (A>): 90-200 A
- Време на закъснение: 1 s - 200 s
- Тип свързване: клема
- Контакти: 5 A / 250 V AC (активен товар)
- Диаметър на проводника: 2,5 mm²
- Тегло: макс. 250 g
- Монтаж: на DIN шина
- Работна височина: < 2000 m

Забележка: TRM-50, TRM-100, TRM-200 и TRM-300 могат да се използват само с включените в доставката токови трансформатори.

TRM-400 може да се използва с токовия трансформатор 400/5, който се доставя с TRM-400.
