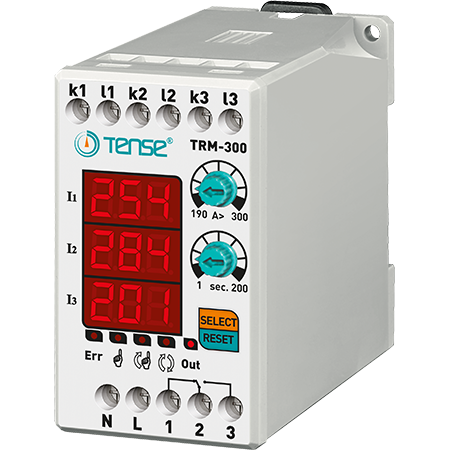

Цифрово реле за свръхток с 3×3 цифров LED дисплей TRM-300

Трифазно токово реле за управление/ограничаване на тока на товара в диапазона 190-300 A, производител TENSE (Турция)

Цифровите релета за свръхток TRM-300 са предназначени за защита на товари от повреди, причинени от високи токове, като същевременно позволяват наблюдение на работата.

- 190-300 A (регулируема стойност на свръхтока)
- 50 % фиксирана асиметрия на тока
- Регулируемо време за забавяне на грешката
- Регулируем режим на работа (автоматичен, полуавтоматичен, ръчен)

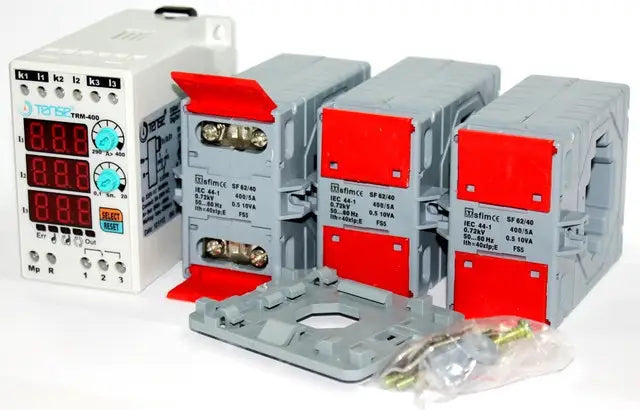

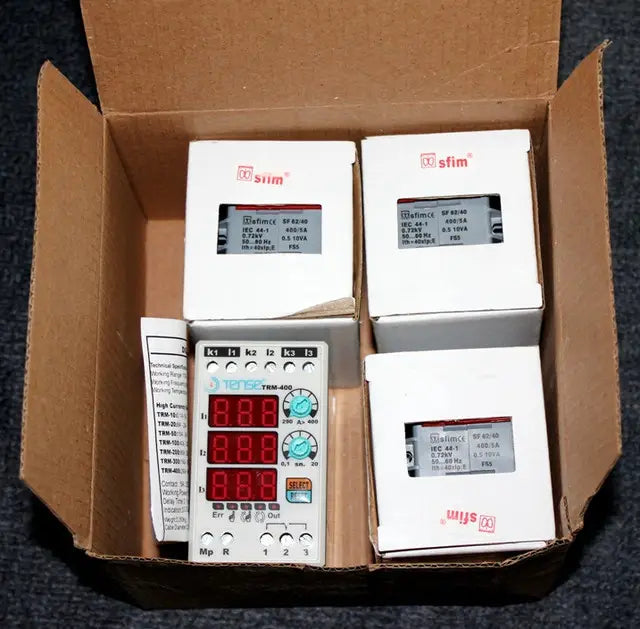

- Когато купувате токово реле на марката TENSE, вие получавате готово за употреба устройство - включени са токови трансформатори.

Използване на устройството и принцип на действие

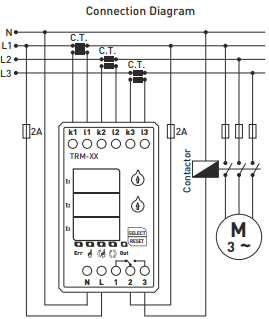

1. Свържете устройството в съответствие със схемата на свързване.
2. Когато окабеляването е завършено, подайте захранване. След включване на устройството на дисплея се показват зададените стойности за 5 секунди.
3. Използвайте контролера "A>", за да зададете стойността на свръхтока. Зададената стойност се показва на левия дисплей.
4. Използвайте контролера "t", за да зададете времето за забавяне. Зададената стойност също се показва на левия дисплей.

Когато устройството е включено:
- Релето се включва, изходният контакт се превключва към клема 3 и индикаторът OUT светва.
- Ако токът превиши зададената стойност на свръхтока (A>), устройството започва да отброява времето за забавяне и индикаторът ERR светва.
- Когато времето изтече, релето се изключва, контактът се превключва към клема 1 и индикаторът OUT изгасва.

Електронното токово реле от серията TRM-300 е предназначено за автоматично изключване на уредите при превишаване на максимално допустимия ток.
То има програмируем обхват на задействане, възможност за задаване на времето на задействане и времето за връщане.
Има 3 програми за връщане в "работен" режим - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Режими за връщане към работа:

- Ръчен режим: След повреда от свръхток устройството трябва да се нулира чрез натискане на бутона Reset (Нулиране). В този режим светва съответният светодиод.
- Полуавтоматичен режим: Системата се нулира автоматично три пъти след повреда по свръхток, след което изчаква ръчно нулиране при следващата повреда. В този режим светва съответният светодиоден индикатор.
- Автоматичен режим: Системата се нулира автоматично след всяка грешка от свръхток. В този режим светодиодният индикатор свети.

Забележка: За да промените режима, задръжте бутона SELECT за 10 секунди. Когато режимът е променен, съответният светодиоден индикатор ще светне.

Асиметрия 50% (фиксирана)

Ако разликата между най-големия и най-малкия фазов ток надхвърли 50%, устройството ще влезе в режим на грешка на асиметрията в рамките на 2 секунди.
(Това предотвратява повреда на системата в случай на повреда на една фаза по време на работа на двигателя).

По време на грешка на асиметрията:
- Групата на дисплея на двете фази, които са причинили грешката, ще мига и индикаторът ERR ще свети.
- За да се върнете от режим на асиметрична грешка, устройството трябва да се нулира ръчно.

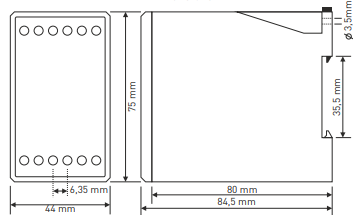

Технически параметри:

- Работно напрежение: 150-260 VAC.
- Работна честота: 50/60 Hz
- Консумация на енергия: < 6 VA
- Работна температура: от -20 °C до +55 °C
- Дисплей: 3×3 цифри, 5 светодиода
- Настройка на свръхток (A>): 190-300 A
- Време на закъснение: 1-200 s
- Тип на свързване: връзка със скоба
- Контакти: 5 A / 250 V AC (активен товар)
- Диаметър на проводника: 2,5 mm²
- Тегло: макс. 250 g
- Монтаж: на DIN шина
- Работна височина: < 2000 m

Забележка: Моделите TRM-50, TRM-100, TRM-200 и TRM-300 могат да се използват само с токовите трансформатори, доставени с устройството.
