DJ-A96T - Трифазен цифров панелен амперметър

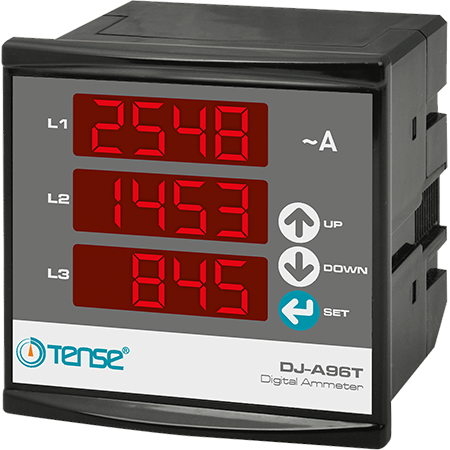

Трифазният цифров амперметър DJ-A96T е предназначен за прецизно следене на тока в трифазни системи. Той може да показва моментното натоварване на всяка фаза L1, L2, L3, като използва външни токови трансформатори (CT). Устройството предлага ясен дисплей, лесна настройка и надеждна работа.

Основни характеристики

• Измерване на ток в трифазни системи

• Отделно отчитане за фазите L1, L2, L3

• Измерване с външни токови трансформатори

• Лесна настройка на съотношението на CT

• Голям и четлив дисплей - 3×4 цифри, височина 14 mm

• Компактен дизайн на панела

Технически параметри на амперметъра

• Захранващо напрежение: 230 V AC

• Консумация на устройството: < 4 VA

• Диапазон на измерване на тока: 0,1...5,5 A

• Поддържан обхват на токоизточника: 5/5 A до 5000/5 A

• Точност на измерването: ±2%

• Дисплей: LED, 3×4 цифри, височина 14 mm

• Размери: 97,2 × 97,2 mm

• Размери на изреза: 91 × 91 mm

• Дълбочина: 45 mm

• Пакетът не включва токови трансформатори (могат да бъдат закупени отделно)

Принцип на работа и настройки

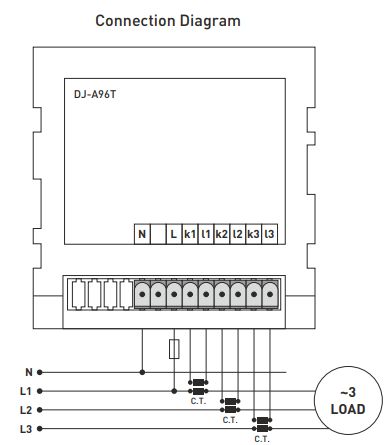

1. Свържете устройството в съответствие със схемата на свързване.

2. Свържете токовите трансформатори в съответствие с очаквания ток в системата (преобразуване xxxx/5 A).

3. Свържете проводниците на токовия трансформатор към клемите "kx" и "lx". Изходът на CT не трябва да надвишава 5 A.

4. След включване на захранването задръжте бутона " Menu" (Меню) за 2 секунди.

5. Използвайте бутоните " Нагоре" и "Надолу", за да настроите преобразуването на използваните CT.

6. Запишете настройките чрез продължително натискане на бутона " Меню".

7. Когато товарът е свързан, амперметърът започва да измерва и показва тока.

Забележка: Токовите трансформатори винаги трябва да бъдат заземени от съображения за безопасност.

Технически характеристики на полупроводниковото изходно реле

(Този път изброените параметри съответстват на SSR - ако то трябва да бъде отделно, мога да го разделя).

• Тип на релето: полупроводниково

• Управляващо напрежение (вход): 3...32 V DC

• Напрежение на превключване: 24...480 V AC (не е подходящо за двигатели)

• Падане на напрежението при превключване: < 3 V

• Ток на задействане: 5 mA

• Напрежение на бобината: 3...32 V DC

• Максимален ток на превключване: 25 A

• Изолационна якост: 2500 V AC

• Метод на превключване: включване при преминаване на тока през нулево кръстовище
