Цифрово реле за товар TRM-12 - 3-фазно, 0,1-25 A, LED дисплей, таймер

Описание на продукта

Цифровите термични релета TENSE TRM-12 са предназначени за защита на товари от повреди, причинени от висок ток.
Те позволяват настройка на свръхток, време за забавяне на повредата и режим на работа.

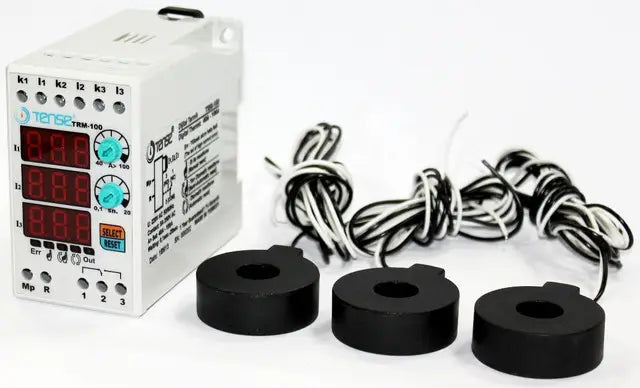

Те имат вътрешни токови трансформатори и 3×3-цифров светодиоден дисплей за ясно наблюдение на работата.

Основни характеристики

• Регулируема стойност на свръхтока: 0,1-25 A

• Фиксирана асиметрия на тока: 50%

• Регулируемо време за забавяне на грешката: 0,1-20 s

• Режими на работа: Ръчен, полуавтоматичен, автоматичен

• 3-фазна работа с вградени токови трансформатори

• Светодиодна индикация на състоянието: OUT, ERR

• Диапазон на дисплея: 3×3 цифри + 5 светодиода

Принцип на работа

• Когато захранването е свързано, релето се включва и активира изходния контакт, индикаторът OUT светва.

• При превишаване на зададената стойност на свръхтока времето за забавяне започва да се отброява и светва индикаторът ERR.

• Когато времето изтече, релето се изключва, изходният контакт се превключва и OUT изгасва.

• Релето се нулира автоматично или ръчно в зависимост от избрания режим:

  • Ръчно: изисква се ръчно нулиране след грешка.

  • Полуавтоматично: автоматично нулиране 3 пъти, след това ръчно нулиране

  • Автоматично: автоматично нулиране при всяка грешка.

50% асиметрия

• Ако разликата между най-големия и най-малкия фазов ток надхвърля 50%, релето влиза в режим на грешка при асиметрия.

• Грешката се индикира от мигащи дисплеи и индикатора ERR.

• За връщане към нормалното състояние е необходимо ръчно нулиране.

• Ток под 2 А не се следи.

Технически параметри

• Захранващо напрежение: 150-260 V AC, 50/60 Hz

• Консумация на енергия: < 6 VA

• Работна температура: от -20 °C до +55 °C

• Дисплей: 3×3 цифри, 5 светодиода

• Настройка на свръхток: 0,1-25 A

• Време на закъснение: 0,1-20 s

• Тип свързване: клема

• Изходни контакти: 5 A / 250 V AC

• Диаметър на проводника: 2,5 mm²

• Монтаж: DIN шина

• Тегло: макс. 250 g

• Надморска височина: < 2000 m

Приложение:

• Автоматично изключване на уреди при превишаване на максималния ток

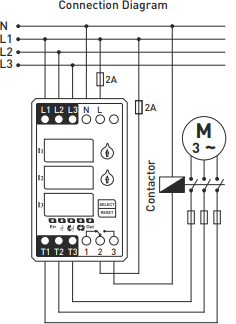

• Защита на двигатели, нагреватели, трансформатори и друго 3-фазно оборудване

• Избягване на повреди в оборудването при несиметрично фазово натоварване
