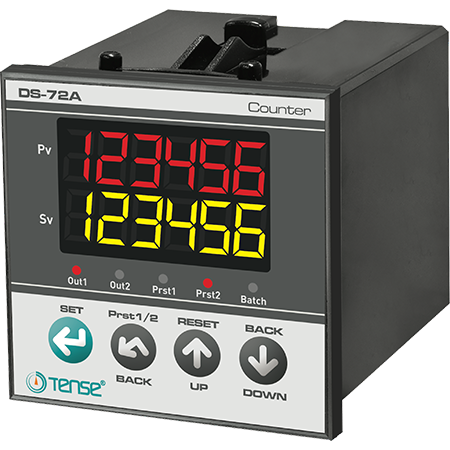

Брояч на импулси DS-72A - 2 × 6-цифрен LED дисплей, 2 × релеен, 2 × SSR изход

Описание на продукта

Броячът на импулси DS-72A е професионално устройство, предназначено за точно отчитане на импулси от механични превключватели, крайни изключватели, PNP/NPN индуктивни сензори и инкрементални енкодери. Той поддържа броене нагоре и надолу, предлага комбинация от входни функции и гъвкава конфигурация на изходите.

С два 6-цифрени светодиодни дисплея и възможност за задаване на стойности на PRESET1 и PRESET2, той осигурява ясен преглед на стойността на броене и целевата стойност. Паметта EEPROM позволява запазване на настройките дори след прекъсване на електрозахранването.

Основни функции

• 2× 6-цифрен LED дисплей за показване на текущата стойност и PRESET

• 2× изходни релета (SPDT)

• 2× SSR изход (NPN, макс. 30 V / 100 mA)

• Отчитане нагоре/надолу

• Защита с парола

• Регулируема входна честота: 20, 50, 2500, 7500 Hz

• Константа за калибриране: 0,00001 до 9,99999

• Избираема десетична запетая: 0 / 0,0 / 0,00 / 0,000

• Възможна комбинация от функции: събиране, изваждане, пауза, отрицание на входа, комбинация от фронтове

• Регулируеми стойности на "OFFSET"

• ПРЕСЕТ1 с опция за абсолютна/релативна стойност

• Запомня състоянието и стойността на изходното реле след прекъсване на захранването

Технически параметри

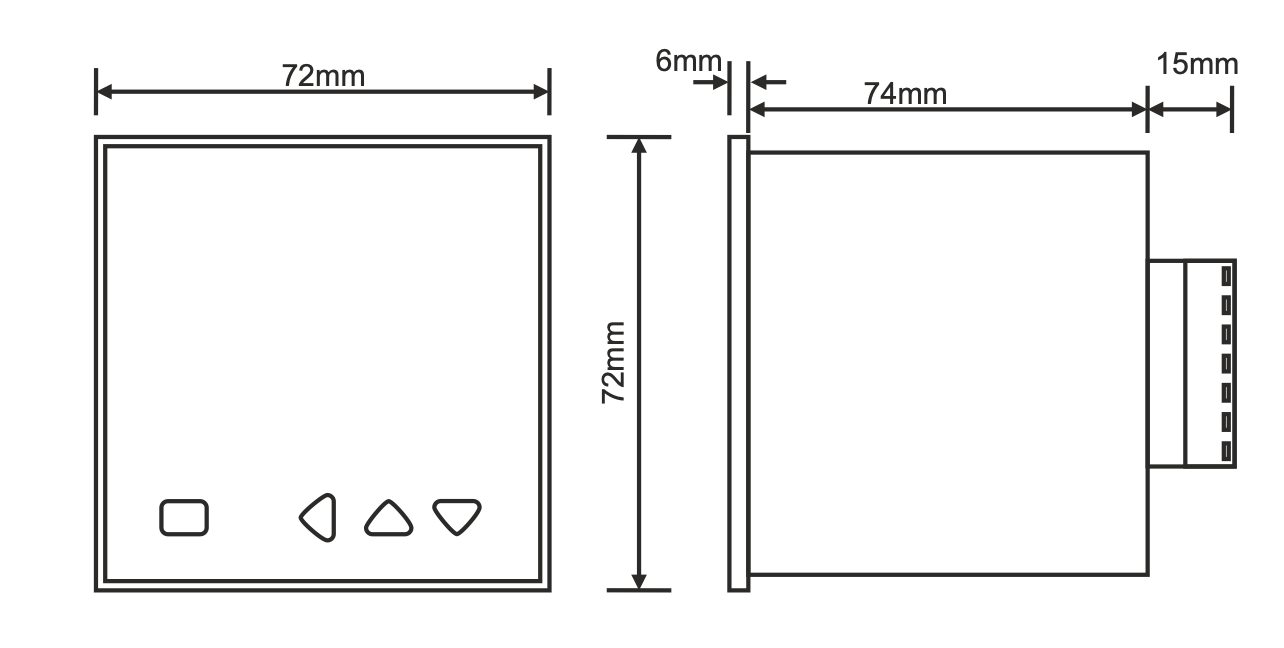

• Размери/отвор: 72×72×94 mm / 67×67 mm

• Светодиоден дисплей: 2× 6-цифрен 7-сегментен

• Индикационен светодиод: 5× (OUT1, OUT2, Finger1, Finger2, Batch)

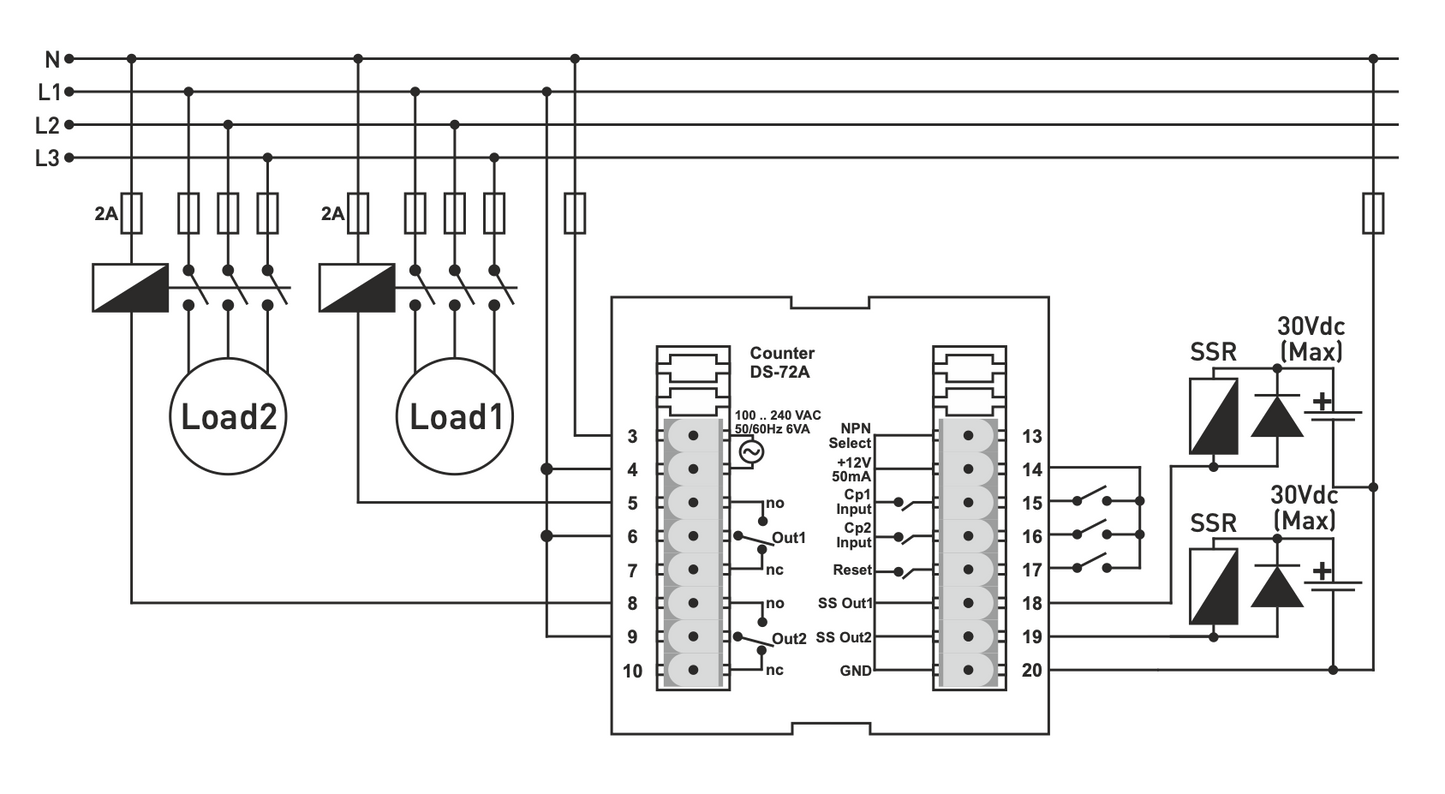

• Входове: 2× (5-30 V, макс. 7500 Hz)

• Типове входове: механичен превключвател, индуктивен сензор PNP/NPN, енкодер NPN/PNP/totem-pole

• Вход за нулиране: PNP, мин. 10 ms, 5-30 V

• Релейни изходи: 2× SPDT 250 VAC, 2 A (резистивен товар)

• SSR изходи: 2× NPN, макс. 30 V / 100 mA

• Захранване на сензора: 12 VDC, макс. 50 mA

• Захранване на устройството: 100-240 VAC, 50-60 Hz

• Консумация на енергия: < 8 VA

• Работна температура: -20°C ... +55°C

• Надморска височина: < 2000 м

Приложение:

• Преброяване на импулси от механично и електрическо оборудване

• Контрол на производството и машините

• Контрол на енкодери и механични процеси

• Промишлени приложения, изискващи точни измервания и релейни/SSR изходи

Инсталиране и безопасност

• Монтаж на панел/шкаф

• Използвайте екранирани и усукани сигнални кабели, заземете екрана

• Дръжте кабелите далеч от въздействието на електрически шум, прекъсвачи и индуктивни товари

• Защитете оборудването от влага, вибрации, замърсяване и екстремни температури

• Използвайте предпазител F250 mA / 250 VAC на входа на захранването

• Спазвайте правилата за безопасност и използвайте подходящи кабели
