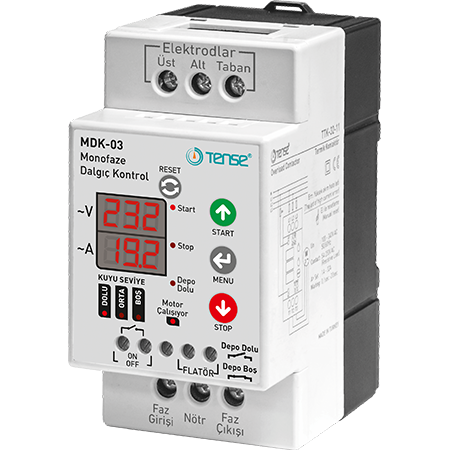

TENSE MDK-03 еднофазен контролер за потопяеми помпи, 150-270 V AC, 30 A

Описание на продукта

Управляващият блок TENSE MDK-03 е предназначен за защита и управление на еднофазни потопяеми помпи с мощност до 4 kW.
Той осигурява защита срещу:

• свръхнапрежение и поднапрежение

• свръхток и претоварване на помпата

• липса на вода в кладенеца или сондажа

Вградените функции осигуряват следене на нивото на резервоара, настройки за времево забавяне, контрол на интервала на стартиране и възможност за дистанционно включване/изключване на помпата.

Основни характеристики

• Еднофазно захранване: 150-270 VAC, 50 Hz

• Максимален ток: 30 A

• Микропроцесорно управление със светодиоден дисплей за напрежение, ток и състояние на електродите

• Функции за защита: свръхнапрежение, поднапрежение, свръхток, подток, контрол на нивото на водата

• Регулируеми работни параметри: P1-P12 (напр. напрежение, ток, забавяне на реакцията, интервали на стартиране, брой автоматични нулирания, забавяне на горния сензор)

• Работни режими: START / STOP

• Запомняне на последното състояние на устройството преди изключване

• Индикация за потапяне на електрода във вода (горен - червен дисплей, долен - жълт дисплей)

Технически параметри

• Работно напрежение: 150-270 V AC

• Честота: 50 Hz

• Обхват на тока: 1-30 A

• Консумация на енергия: < 6 W

• Чувствителност към течности: < 50 kΩ

• Клас на защита: IP20

• Работна температура: от -20 °C до +55 °C

• Сечение на кабела: Максимално 10 mm² (захранване), електроди до 2,5 mm²

• Тегло: 0,25 kg

• Надморска височина на инсталиране: < 2000 m

Приложение:

• Защита на потопяеми помпи срещу работа на сухо и претоварване

• Контрол на нивото на водата в кладенци и резервоари

• Контрол на напрежението и тока в реално време

• Дистанционно включване/изключване на помпата

Важни известия

• Електродите/сензорите за ниво на водата не са включени в комплекта - трябва да се поръчат отделно

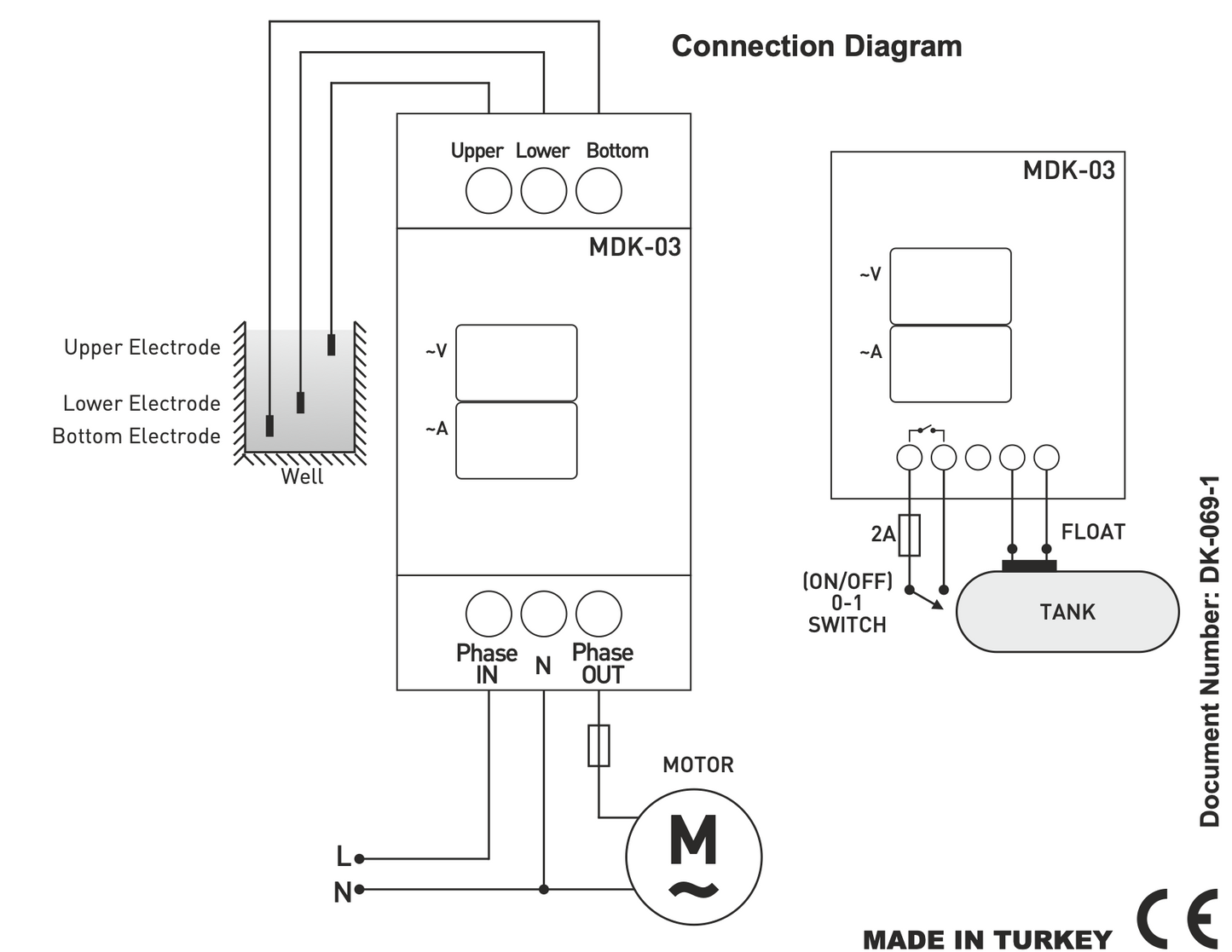

• Контролерът трябва да се свърже съгласно схемата на производителя

• Течността не трябва да е запалима или експлозивна

• Температурата на инсталацията трябва да е > 0 °C

• Помпата трябва да е заземена

• Правилното свързване на входовете за релето за ниво и дистанционния ключ е необходимо за правилната работа на устройството
