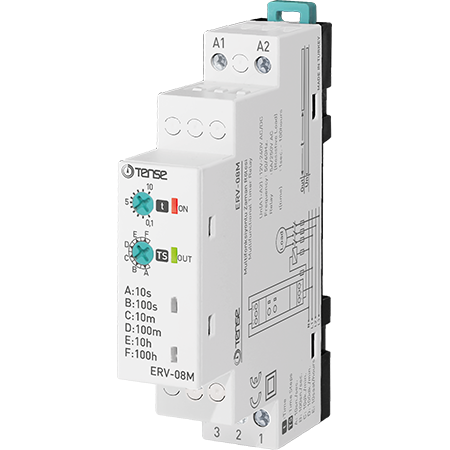

Подробно описание - Реле за забавяне на времето ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

Релето за време ERV-08M е универсално реле за закъснение, предназначено за управление на забавено включване след подаване на захранващо напрежение. То предлага широк времеви диапазон от 0,1 секунди до 100 часа, универсално захранване 12-230 V AC/DC, лесно управление и монтаж на DIN шина.

Подходящо е за приложения в областта на автоматизацията, за управление на вентилатори, двигатели, осветление, контактори и други уреди, които изискват забавено включване.

Основни характеристики

• Функция за забавено стартиране на контакт NO при подаване на напрежение

• Широк времеви диапазон: 0,1 s - 100 h

• Универсално захранване: 12-230 V AC/DC (4 VA)

• 1× SPDT превключващ контакт ( NO/NC), 5A/250VAC

• Два светодиодни индикатора:

  • ON (червен) - наличие на захранване

  • OUT (зелен) - състояние на изходното реле

• Настройка на времето с два въртящи се потенциометъра

• Монтаж на DIN шина 35 mm

• Защита IP20

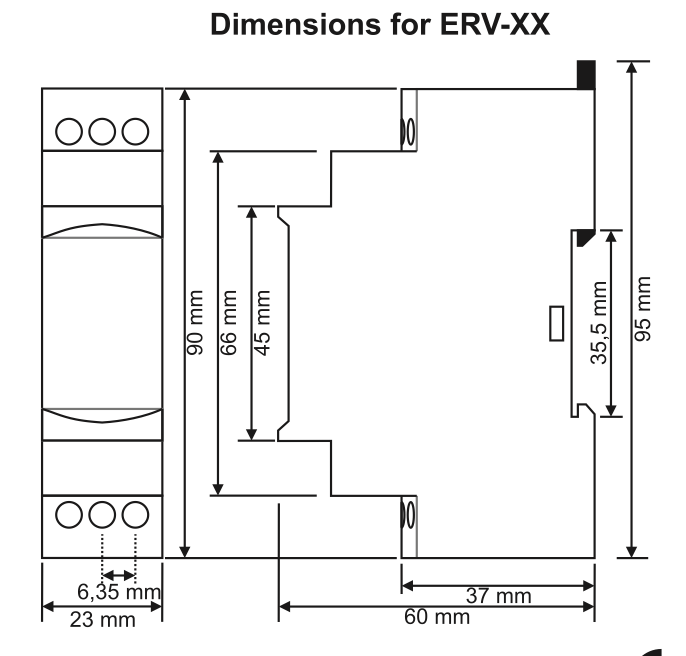

• Компактни размери: 91 × 18 × 65 mm

Управление и функции

LED индикация

• ON (червен) - релето е захранено

• OUT (зелен, постоянно светещ ) - изходното реле е под напрежение (контакт 2-3 е свързан)

• OUT (зелен, мигащ ) - в ход е отброяване до превключване

Настройка на времето

Релето за време ви позволява да създадете точно закъснение с помощта на два потенциометъра:

1. Потенциометър "t" (0,1 до 10)
   - фина настройка в % от общия обхват
   - 0,1 = 1 %, 10 = 100 %

2. Потенциометър "TS" - избор на обхват:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Промяната на времето се активира при следващото включване на захранването.

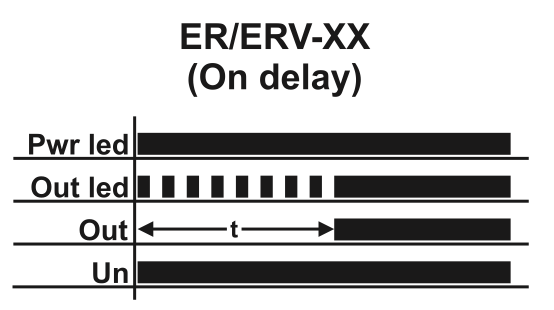

Функция за превключване

1) Забавяне на включването - забавено включване (клеми 2-3, NO)

• Когато захранването е свързано, започва отброяването на зададеното време

• След изтичане на времето се активира релето Out (RLY ) - контакт 2-3 (NO → COM) се включва

2) Забавяне на изключването чрез NC контакт (клеми 2-1)

• Контакт 2-1 (NC) се включва дори без захранване

• Когато захранването е включено, отброяването започва

• След изтичане на времето контактите 1-2 се отварят

Използване на

Релето с таймер ERV-08M се използва за приложения, при които е необходимо забавено включване след настъпване на събитие:

• Вентилаторът се включва само след включване на осветлението (тоалетна, баня)

• Осветление в гараж или коридор след отваряне на вратата

• Постепенно стартиране на двигатели

• Забавено включване на контактори

• Последователно включване на няколко вериги

• Забавено стартиране на уредите

Отчитането на времето започва винаги, когато към релето се подаде захранване.
