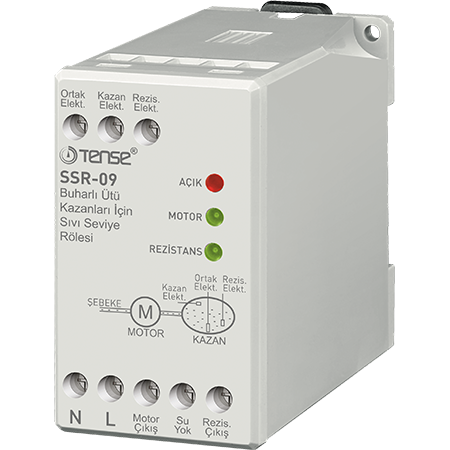

Реле за контрол на нивото на водата за един резервоар със защита от нагревател - Tense SSR-09

Описание на продукта

Релето SSR-09 от Tense е модерен уред, предназначен за автоматичен контрол на нивото на водата в бойлери, резервоари и бойлери.
То осигурява надеждно подаване на вода, своевременно изключване на помпата и най-вече ефективна защита на електрическия нагревател от работа на сухо.

Устройството използва капацитивни електроди за следене на нивото на водата и автоматично управлява помпата и нагревателя в зависимост от текущата ситуация в резервоара.

Основни предимства

• Защита от работа на сухо както за котела, така и за нагревателя - удължава живота на оборудването.

• Автоматичен контрол на нивото на водата: помпата се включва, когато нивото на водата е ниско, и се изключва, когато достигне горното ниво.

• Защита на нагревателя - ако в нагревателя няма вода, устройството незабавно блокира захранването му.

• Светодиодна индикация за работата на помпата и нагревателя за лесна проверка на състоянието.

• Лесен монтаж - монтаж на DIN шина, прозрачни винтови клеми.

• Компактни размери, ниска консумация.

• Широк диапазон на работното напрежение от 170-260 VAC - стабилна работа дори при колебания в захранването.

Принцип на работа

SSR-09 работи с два електрода, разположени в резервоара:

1. Долен електрод (мин. ниво)

   • Ако нивото на водата спадне под този електрод, релето активира помпата и започва да изпомпва вода.

2. Горен електрод (максимално ниво)

   • При достигане на горното ниво релето автоматично изключва помпата.

3. Защитен електрод при нагревателния елемент

   • Ако в нагревателя няма вода, релето ще прекъсне захранването на нагревателя и ще предотврати прегряването му.

Тази интелигентна логика осигурява безопасна и икономична работа на цялата система.

Използване на

• Електрически бойлери и акумулиращи водонагреватели

• Отоплителни системи с резервоар за съхранение

• Битови и промишлени резервоари за съхранение на вода

• Водоснабдителни и помпени системи

• Резервоари за питейна или битова вода

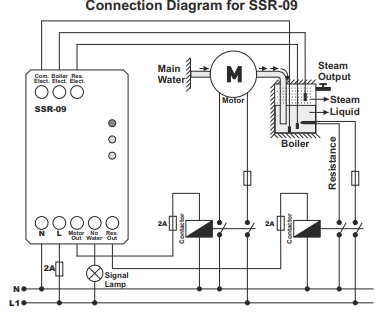

Монтаж и свързване

• Монтаж на стандартна DIN шина в шкафа.

• Свързване чрез винтови клеми.

• Електродите трябва да се монтират в резервоара на необходимите нива.

• За стабилна работа производителят препоръчва използването на проводници с размер минимум 2,5 mm².

Забележка: Електродите (сонди за ниво) не са включени в комплекта и трябва да се поръчат отделно.
