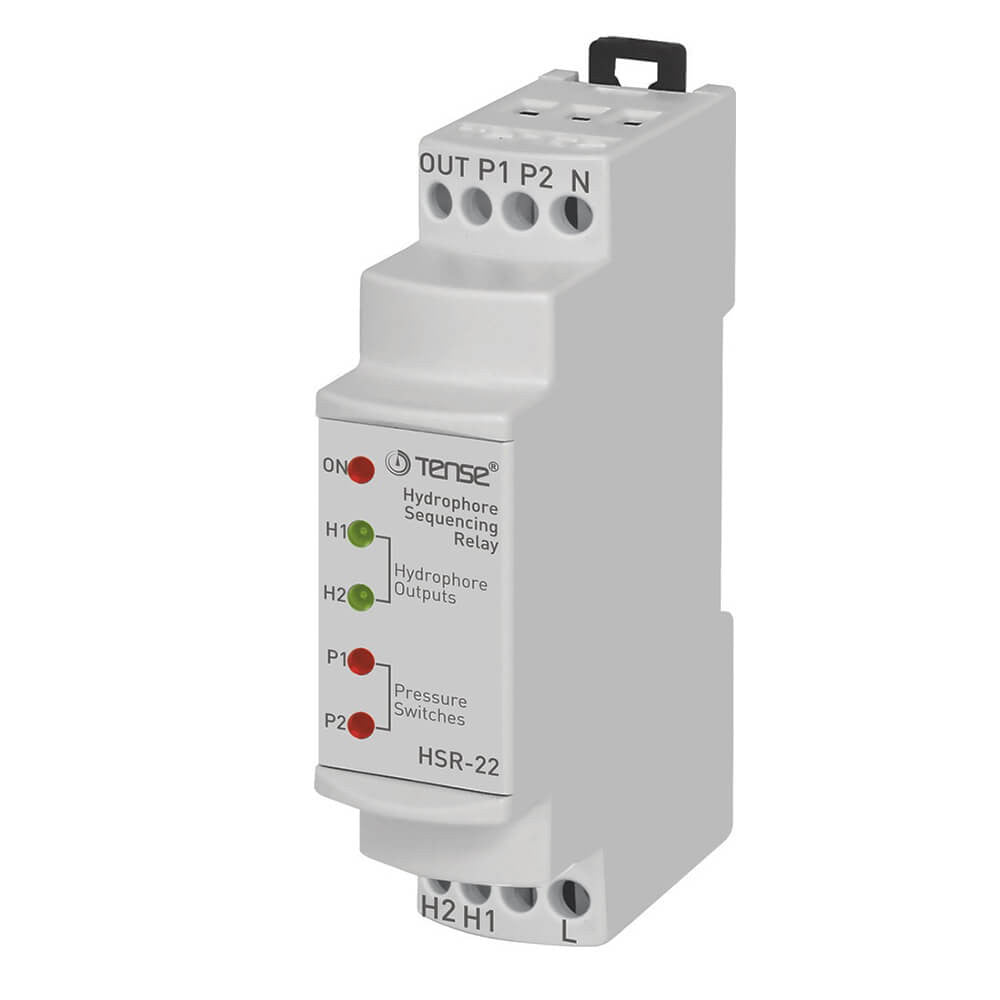

Реле за хидрофорна последователност

Обща информация

Релетата за хидрофорна смяна са проектирани така, че

да се стартират, когато е необходимо, и да работят едновременно.

Използване на устройството и принцип на действие

Последователността на хидрофорите е следната: (H1) - (H2) - (H3) и (H1-H2) -.

(H2-H3) - (H1-H3). При нея се активират хидрофоните на един и същи номер,

където превключвателите са затворени, и ги поддържа в действие за период от "t". В края на времето "t" се активира следващият хидрофор или група хидрофори и

"t" продължава по този начин. Деактивира хидрофорите на същия номер,

където превключвателите са отворени.

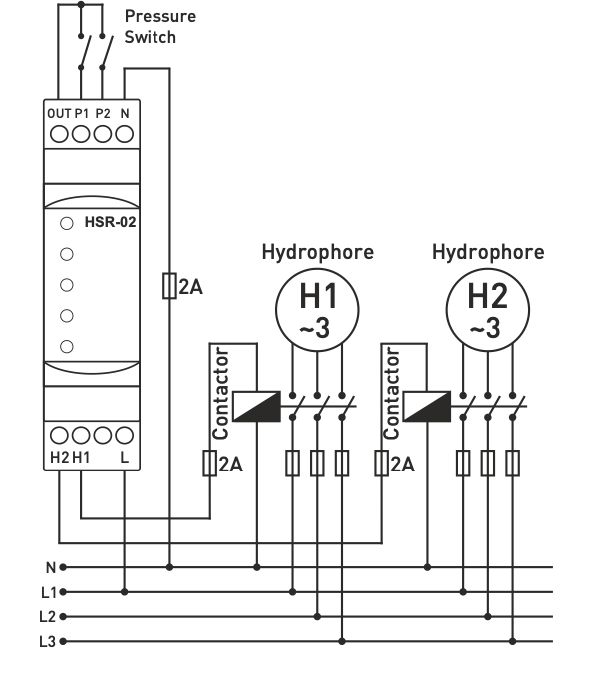

Забележка: Не свързвайте захранването към входовете и изходите (P1, P2, P3).

на превключвателя за налягане.

Поддръжка

Изключете устройството и го изключете от съединителите. Почистете конуса на устройството с помощта на тампон. Не използвайте никакви проводници или химикали, които биха могли да

да повредят устройството. След почистването се уверете, че устройството работи.

Предупреждение

Използвайте оборудването в съответствие с инструкциите за употреба.

Не използвайте устройството във влажна среда.

Сглобката включва превключвател и прекъсвач.

Поставете превключвателя и прекъсвача в близост до оборудването, така че операторът да може лесно да ги достигне.

Маркирайте превключвателя и прекъсвача като

съединител за освобождаване на оборудването.

Технически спецификации:

Работно напрежение (Un).....: 150-250V AC

Работна честота.......: 50/60 Hz.

Работна мощност..............: <6VA

Работна температура....: -20°C.... +55°C

Време(t)......................: 10 минути

Дисплейһттр://......................: HSR-02=5 x LED, HSR-03=7 x LED

Тип на свързванеһттр://............: Свързване със скоба

Контактһттр://.....................: 3A/250V AC (резистивен товар)

Брой хидрофони........: 2 (HSR-02) и 3 (HSR-03)

Диаметър на кабелаһттр://..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Теглоһттр://..........................: Макс. 220 g.

Монтажһттр://..........................: Вертикален монтаж на панел или на DIN шина.
