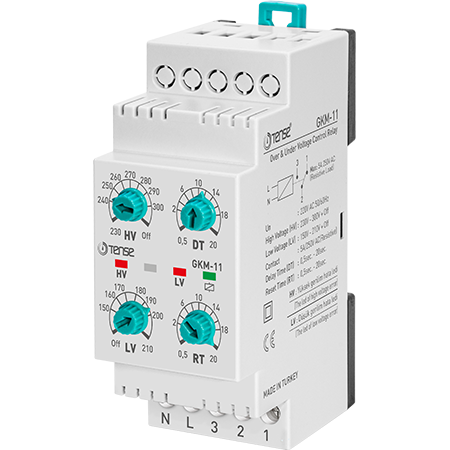

GKM-11 - Еднофазно реле за свръхнапрежение и поднапрежение, TENSE

Описание на продукта

Релето GKM-11 се използва за защита на чувствително оборудване от свръхнапрежение и поднапрежение в еднофазни разпределителни системи. Когато зададената горна или долна граница на напрежението бъде превишена, релето отваря изходния контакт и изключва товара, като предотвратява повреда на оборудването.

Функции и действие

• Индикация на състоянието:

  • Нормално състояние - зелен светодиод

  • Повреда на високото напрежение - червен светодиод "HV".

  • Грешка при ниско напрежение - червен светодиод "LV"

• Регулируема защита: горна и долна граница на напрежението, закъснение при превключване (DT) и време за нулиране (RT)

• Релеен контакт: 5 A / 250 V AC (резистивен товар)

Технически данни

• Работно напрежение: 220 V AC, 50/60 Hz

• Обхват на високото напрежение: 230-300 V

• Диапазон на ниско напрежение: 150-210 V

• Време на закъснение и нулиране: 0,5-20 s

• Консумация на енергия: <6 VA

• Работна температура: от -20 °C до +55 °C

• Монтаж: DIN шина

• Тегло: 0,1 кг

• Максимално сечение на кабела: 2,5 mm²

• Максимална височина на инсталиране: 2000 м

Приложение:

• Еднофазни разпределителни и комутационни устройства

• Чувствително електрическо оборудване, домакински уреди, промишлени машини
