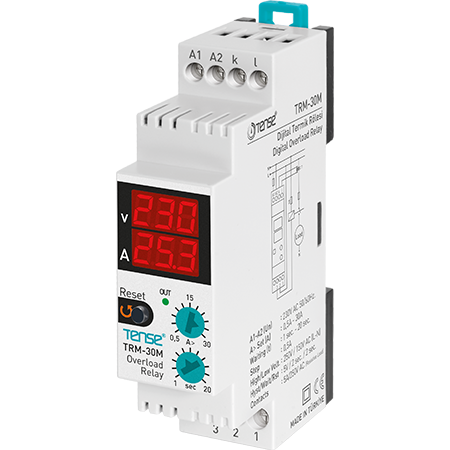

Реле за мониторинг на ток и напрежение TRM-30M - 1-фазно, 30 A, цифров дисплей

Описание на продукта

TRM-30M е еднофазно цифрово реле, предназначено за защита на чувствително оборудване от свръхток, свръхнапрежение и понижено напрежение.
Устройството позволява прецизна настройка на ограничението на тока и закъснението и показва измерените стойности на напрежението и тока на двуредов дисплей. В комплекта е включен токов трансформатор.

Основни функции

• Защита от претоварване: регулируем ток 0,5 ... 30 A

• Защита от пренапрежение: активиране при напрежение > 250 V (фиксирано)

• Защита от понижено напрежение: активиране при напрежение < 150 V (фиксирано)

• Хистерезис на напрежението: 5 V

• Закъснение при грешка на напрежението: 2 s

• Възстановяване на грешката в напрежението: 2 s

• Изчистване на двуредов LED дисплей:

  • Горна линия - напрежение и свръхток

  • Долен ред - време за забавяне и ток

• Индикация за състоянието на светодиода "OUT"

Принцип на работа

• Когато захранването е включено, на дисплея се показват зададената стойност на свръхтока и времето за забавяне.

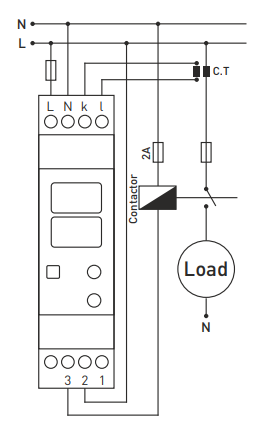

• Устройството следи за напрежението между фазовия и нулевия проводник и за тока, консумиран от мрежата.

• Ако зададените стойности бъдат превишени, релето преминава в състояние на грешка:

  • Контакт NO отворен, контакт NC затворен

  • Светодиодът "OUT" угасва

  • Съответният дисплей мига

Функции за защита

• Претоварване (свръхток): при превишаване на зададените стойности на тока и на закъснението

• Свръхнапрежение: когато напрежението е над 250 V (автоматично връщане, когато напрежението спадне под 245 V)

• Поднапрежение: при напрежение под 150 V (автоматично връщане след повишаване над 155 V)

Сигнализиране

• Горният дисплей мига: грешка при високо или ниско напрежение

• Долният дисплей мига: грешка при висок ток

• Светодиод OUT: светва при нормална работа

Състояние на релето

Използвайте

• Защита на чувствително еднофазно оборудване (двигатели, нагреватели, осветление)

• Контрол на тока и напрежението в промишлени и битови приложения

• Прецизни настройки на граничните стойности и на закъснението за надеждна работа
