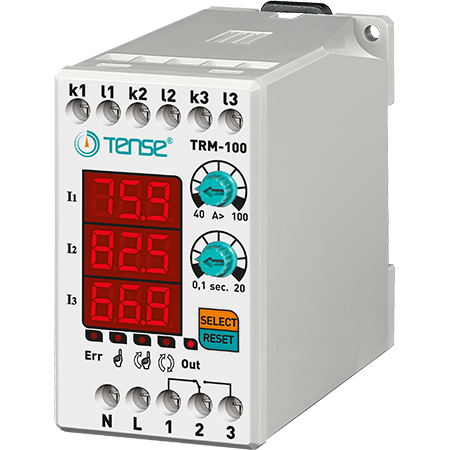

Цифрово реле за свръхток с 3×3 цифров LED дисплей TRM-100

Трифазно токово реле за управление/ограничаване на тока на товара в диапазона 40-100 A, производител TENSE (Турция)

Цифровите релета за свръхток TRM-100 са предназначени за защита на товари от повреди, причинени от високи токове, като същевременно позволяват контрол на работата.

- 40-100 A (регулируема стойност на свръхтока)
- 50 % фиксирана асиметрия на тока
- Регулируемо време за забавяне на повредата
- Регулируем режим на работа (автоматичен, полуавтоматичен, ръчен)

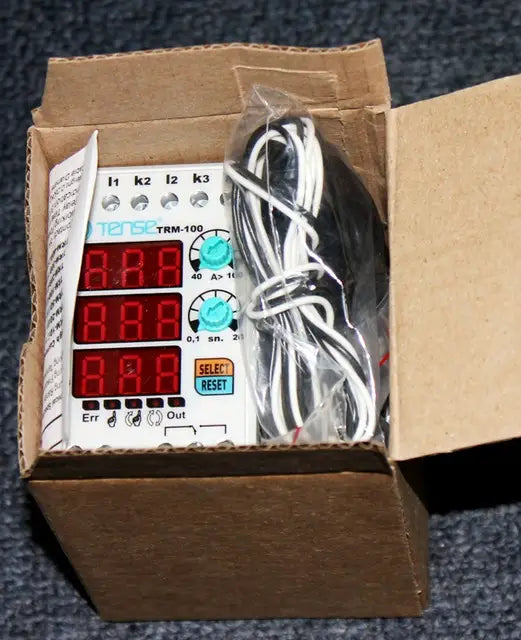

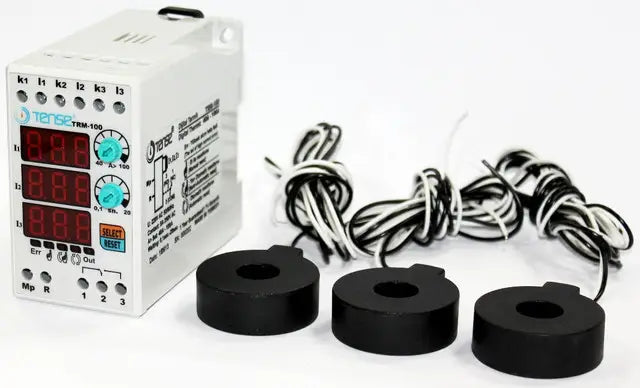

- Когато купувате токово реле TENSE, получавате цялостно устройство, готово за работа - включени токови трансформатори.

Използване на устройството и принцип на действие

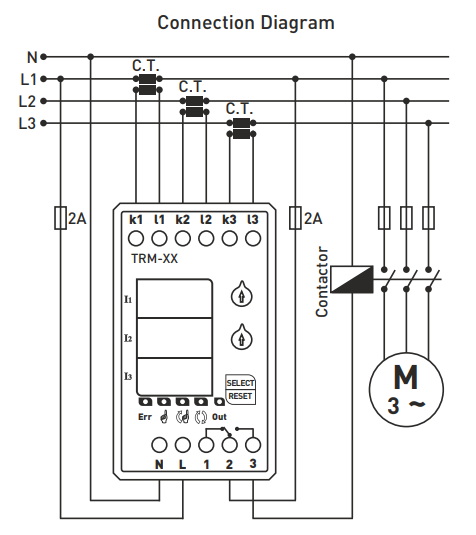

1. Свържете устройството в съответствие със схемата на свързване.
2. Когато окабеляването е завършено, подайте захранване. След включване на устройството на дисплея се показват зададените стойности в продължение на 5 секунди.
3. Използвайте контролера "A>", за да зададете стойността на свръхтока. Зададената стойност се показва на левия дисплей.
4. Използвайте контролера "t", за да зададете времето за забавяне. Зададената стойност също се показва на левия дисплей.

Когато устройството е включено:
- Релето се активира, контактът на изхода се превключва към клема 3 и индикаторът OUT светва.
- Ако токът превиши зададената стойност на свръхтока (A>), устройството започва да отброява времето за забавяне и индикаторът ERR светва.
- След изтичане на времето релето се изключва, контактът се превключва към клема 1 и индикаторът OUT изгасва.

Описание

Електронното токово реле от серията TRM-100 е предназначено за автоматично изключване на уреди при превишаване на максимално допустимия ток.
То позволява задаване на тока на превключване, времето на забавяне и времето за обратно включване.
Налични са три програми за връщане в "работен" режим - РУЧЕН, ПОЛУавтоматичен и АВТОМАТИЧЕН.

Режими за възстановяване:

- Ръчен режим: След повреда по свръхток устройството трябва да се нулира чрез натискане на бутона Reset. В този режим светва съответният светодиод.
- Полуавтоматичен режим: Системата се нулира автоматично три пъти след повреда по свръхток, след което изчаква ръчно нулиране при следващата повреда. В този режим светва съответният светодиод.
- Автоматичен режим: Системата се нулира автоматично след всяка повреда от свръхток. В този режим светва съответният светодиод.

Забележка: За да промените режима, задръжте бутона SELECT за 10 секунди. Когато режимът е променен, съответният светодиоден индикатор ще светне.

Асиметрия 50% (фиксирана)

Ако разликата между най-големия и най-малкия фазов ток надхвърли 50%, устройството влиза в режим на повреда на асиметрията в рамките на 2 секунди.
(Това предотвратява повреда на системата, ако по време на работа на двигателя се загуби една от фазите).

По време на асиметрична повреда:
- Групата на дисплея на двете фази, които са причинили повредата, ще мига и индикаторът ERR ще свети.
- За да излезете от режима на неизправност, устройството трябва да се нулира ръчно.

Технически параметри:

- Работно напрежение: 150-260 VAC.
- Работна честота: 50/60 Hz
- Консумация на енергия: < 6 VA
- Работна температура: от -20 °C до +55 °C
- Дисплей: 3х3 цифри, 5 светодиода
- Настройка на свръхток (A>): 40-100 A
- Време на закъснение: 0,1 s - 20 s

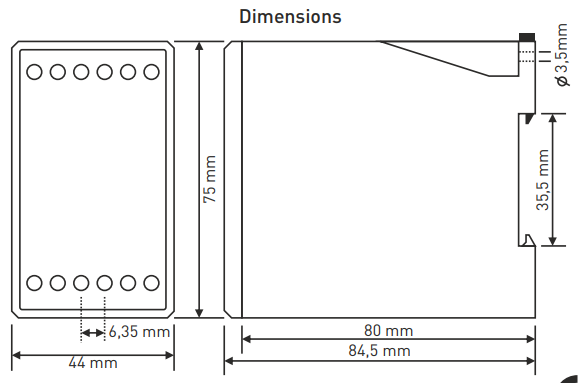

- Тип свързване: клема
- Контакти: 5 A / 250 V AC (активен товар)
- Диаметър на проводника: 2,5 mm²
- Тегло: макс. 250 g
- Монтаж: на DIN шина
- Работна височина: < 2000 m

Забележка: TRM-50, TRM-100, TRM-200 и TRM-300 могат да се използват само с включените в доставката токови трансформатори.
TRM-400 може да се използва с токовия трансформатор 400/5, който се доставя с TRM-400.
