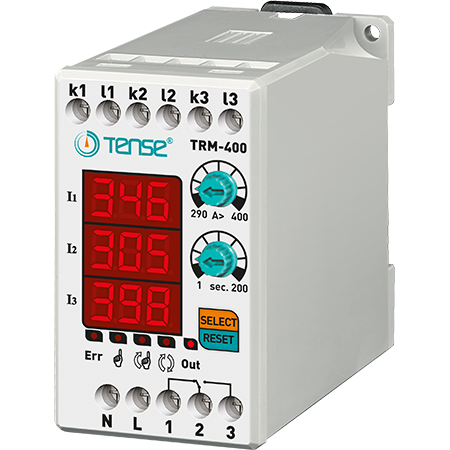

Цифрово реле за свръхток с LED дисплей 3×3 цифри TRM-400

Реле за следене/ограничаване на натоварването, 3-фазно, диапазон 290-400 A, производител TENSE (Турция)

Цифровото реле за претоварване TRM-400 е предназначено за защита на товари от повреди, причинени от високи токове, като същевременно позволява контрол на работата.

• 290-400 A (регулируема стойност на претоварване)
• Регулируемо време за забавяне при повреда
• Регулируем режим на работа (автоматичен, полуавтоматичен, ръчен)

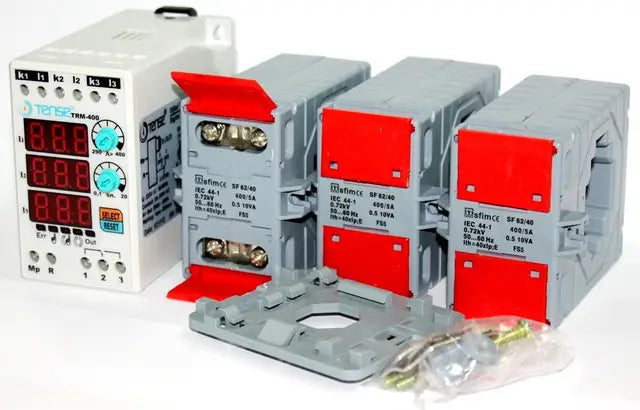

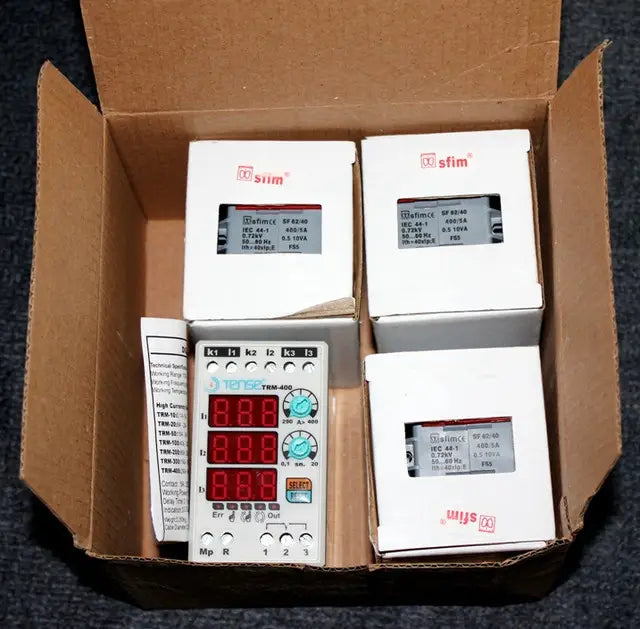

• При закупуване на токово реле TENSE получавате готово за работа устройство - включени са токови трансформатори.

Използване на устройството и принцип на действие

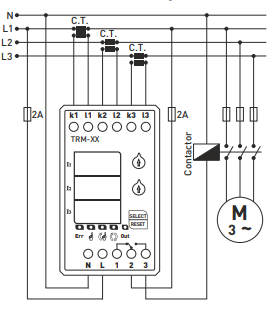

1. Свържете устройството в съответствие с приложената електрическа схема.
2. След като окабеляването е завършено, свържете захранването. След включване на устройството на дисплея се показват зададените стойности в продължение на 5 секунди.
3. Използвайте контролера "A>", за да зададете стойността на претоварването. Зададената стойност се показва на левия дисплей.
4. Използвайте контролера "t", за да зададете времето за забавяне. Зададената стойност също се показва на левия дисплей.

Когато устройството е включено:

• Релето се включва, изходният контакт се превключва към клема 3 и индикаторът OUT светва.
• Ако токът превиши зададената стойност на претоварване (A>), устройството отброява времето на закъснение и в този момент светва индикаторът ERR.
• След изтичане на зададеното време релето изключва контакта, превключва към клема 1 и индикаторът OUT изгасва.

Електронното токово реле от серията TRM-400 е предназначено за автоматично изключване на консуматорите при превишаване на максимално допустимите токове. То има програмируем обхват на задействане и възможност за задаване на времето на задействане и времето на обратното задействане. Съществуват 3 режима на връщане в "работно" състояние - MANUAL (ръчно), SEMI-AUTO (полуавтоматично), AUTO (автоматично).

Режими на връщане

• Ръчен режим: За да се нулира устройството след претоварване, трябва да се натисне бутонът Reset. В този режим съответният светодиод ще светне.
• Полуавтоматичен режим: Позволява на устройството да нулира системата автоматично три пъти при претоварване и след това да изчака ръчно нулиране при следващата повреда. Съответният светодиод ще светне.
• Автоматичен режим: Устройството позволява на системата да се нулира автоматично при всяка грешка, свързана с претоварване. Съответният светодиод ще светне.

Забележка: За да промените режима, задръжте бутона SELECT за 10 секунди. Когато режимът е променен, съответният светодиод ще светне.

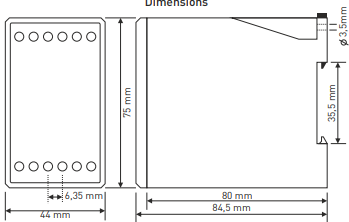

Технически параметри

• Работно напрежение: 150-260 VAC
• Работна честота: 50/60 Hz
• Консумация на енергия: <6 VA
• Работна температура: -20 °C ... +55 °C
• Дисплей: 3 × 3 цифри, 5 светодиода
• Стойност на претоварване (A>): 290-400 A
• Време на закъснение: 1-200 s
• Тип на свързване: връзка със скоба
• Контакти: 5 A / 250 V AC (активен товар)
• Диаметър на кабела: 2,5 mm²
• Тегло: макс. 250 g
• Монтаж: на DIN шина
• Максимална надморска височина: <2000 m

Забележка: TRM-50, TRM-100, TRM-200 и TRM-300 могат да се използват само с включените в доставката токови трансформатори.

TRM-400 може да се използва с токовия трансформатор 400/5, който се доставя с TRM-400.
