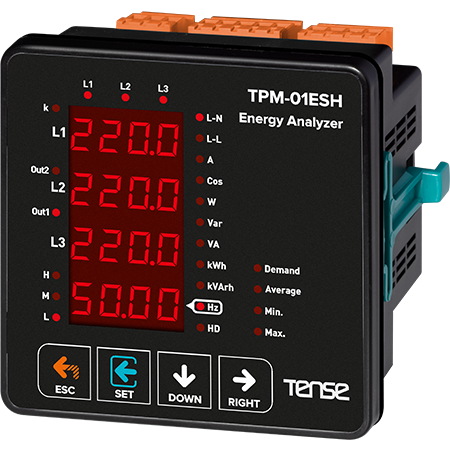

3-фазен мрежов анализатор TPM-01ESH - TENSE (Турция)

Описание:
Многофункционален цифров панелен измервателен уред за параметри на трифазни мрежи, предназначен за точно измерване и наблюдение на електрически стойности. Той позволява наблюдение на токове, напрежение, честота, мощност и енергия с възможност за комуникация по RS485 ModBus RTU.

Основни функции

• Измерване на трифазно напрежение и ток

• Индикация на активна, реактивна и привидна енергия (P, Q, S)

• Показване на стойностите на Cosφ и фактора на мощността на всяка фаза

• Измерване на напрежението и тока между фазите и неутралите и между фазите на всяка фаза

• Измерване на честотата

• Хармонично напрежение и ток до 31-ви хармоник

• Стойности на общия внос и износ на активна енергия (ΣkWh)

• Обща индуктивна и капацитивна реактивна енергия (ΣkVArh)

• Показване на минимални и максимални стойности, максимални изисквания

• 2 релейни изхода и 1 цифров вход

• Дневници за събития (високо/ниско напрежение/ток, дисбаланс, THD-I)

• Защитено с парола меню

Технически характеристики

• Комуникация: RS485 ModBus RTU (1200-38400 bps)

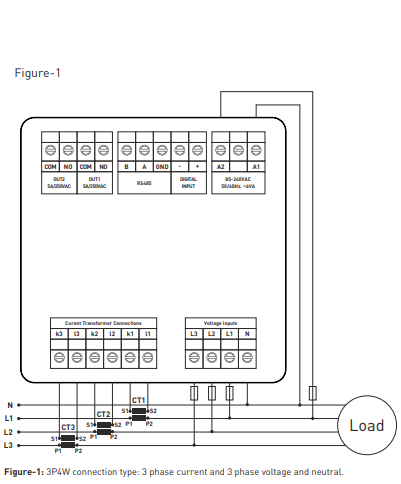

• Свързване: 3-фазен трансформатор на напрежение и 3-фазен трансформатор на ток

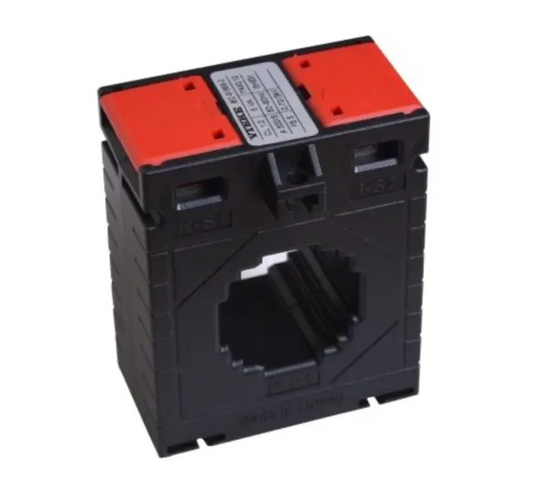

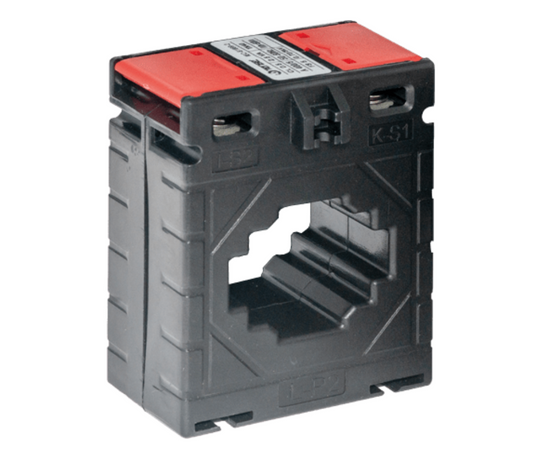

• Съвместими токови трансформатори: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

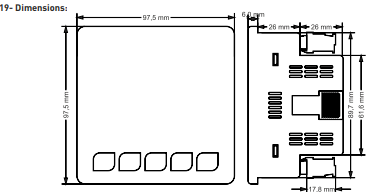

• Размер на панела: стандартен панел за цифров монтаж

Приложение:

• Мониторинг на трифазни електрически мрежи в промишлени и търговски приложения

• Мониторинг на потреблението на енергия и качеството на захранването

• Интегриране в системи за автоматизация чрез ModBus RTU
