Vendor: TENSE

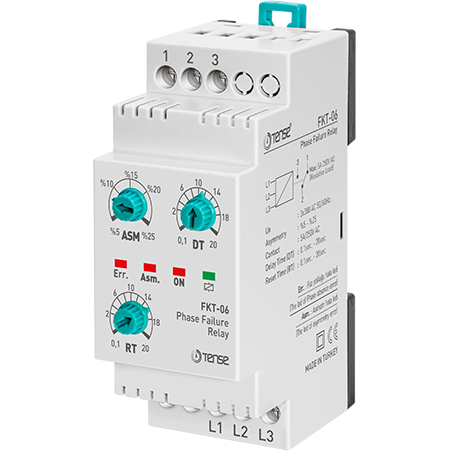

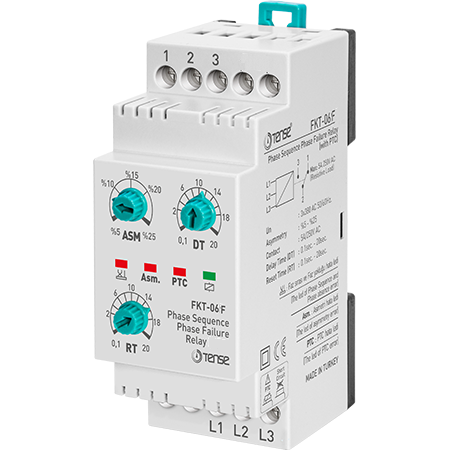

Three-phase control/protective relay for phase/asymmetry/voltage control

Barcode: FKT-06F
€33,40 €27,83 excl. VAT
€33,40 €27,83 excl. VAT
Low stock: 10 left
All items are in stock and shipped from the Czech Republic. Delivery takes 3–8 days.
Phase of the sled: Yes
  • Description
  • Payment methods
  • Warranty

Реле за защита на фази без нулев проводник - с контрол на асиметрията и контрол на последователността на фазите

Релето за защита на фази е предназначено за защита на трифазни двигатели и други устройства, чувствителни към промени в напрежението. То осигурява безопасна работа дори в нестабилна мрежа чрез наблюдение на фазовата асиметрия, контрол на фазовите откази и, при избрани модели, контрол на правилната последователност на фазите.

Устройството работи без необходимост от нулев проводник, което позволява лесен монтаж в промишлени разпределителни системи.
Обхват на наблюдение на фазовото напрежение: 240-500 V AC.

Приложение и принцип на работа

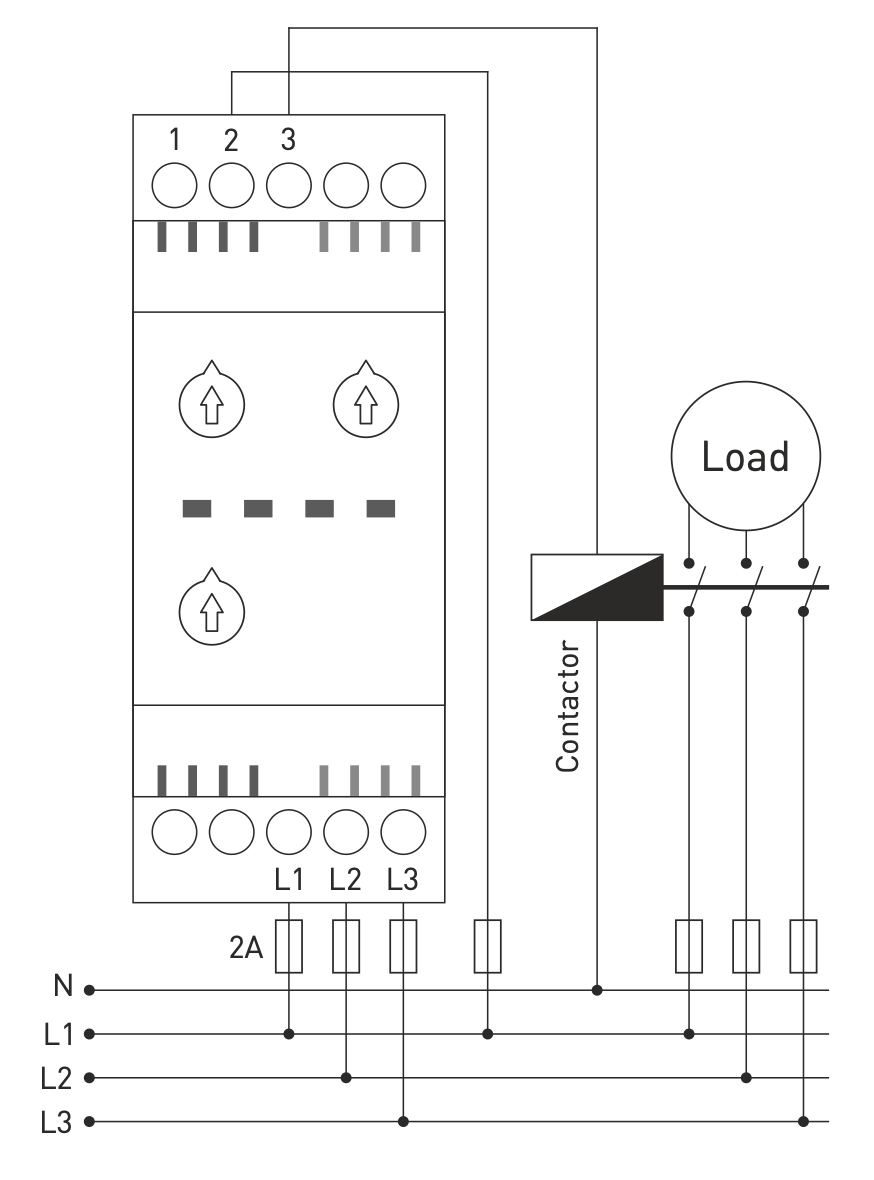

  1. Свържете релето в съответствие с приложената схема.

  2. Комплект:

    • Допустима стойност на асиметрията (%)

    • закъснение при повреда (DT)

    • време за нулиране (RT)

  3. Ако напрежението е в нормалния диапазон и асиметрията не надвишава зададената граница, релето ще се включи и ще светне лампичката RELÉ.

  4. За версиите с управление на последователността на фазите последователността L1-L2-L3 също трябва да е правилна.

  5. Ако напрежението на някоя от фазите надвиши границата на асиметрията, светва индикаторът ASM. (асиметрия ) и релето отпада след закъснението DT.

  6. След като напрежението се върне към нормалното, времето за нулиране на RT се отброява. След това неизправността се изключва и релето се активира отново.

Изчисляване на асиметрията

За определяне на асиметрията се използва следната формула:

Асиметрия = ((Макс. напрежение - Мин. напрежение) / Макс. напрежение) × 100 %

Пример:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

Тази стойност трябва да се коригира в зависимост от вида на свързания товар.

Технически спецификации

Параметър Стойност
Работно напрежение 3×380 V AC, 50/60 Hz
Номинално спомагателно напрежение (модел FKM-05 / 05F) 220 V AC, 50/60 Hz
Обхват на асиметрията 5-25 %
Настройка на закъснението при грешка (DT) 0,1-20 s
Настройка за нулиране (RT) 0,1-20 s
Консумация на енергия < 6 VA
Работна температура -20 до +55 °C
Сигнализиране 4× LED индикация
Инсталация DIN шина
Изходен контакт 5 A / 250 VAC (резистивен товар)
Максимална надморска височина < 2000 m
Максимален диаметър на проводника 2,5 mm²
Тегло 0,210 kg
