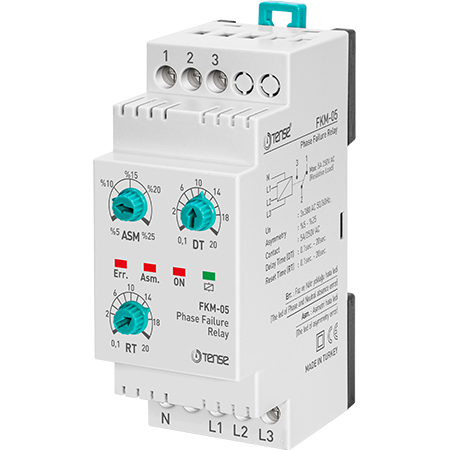

Микропроцесорно реле FKM-05/05F за управление и последователност на фазите, за защита на трифазен електродвигател, 5 A, 140-300 V AC, 5-25 % асиметрия, без неутрала - TENSE

Релето за защита на фази с регулиране на асиметрията е предназначено за защита на трифазни електродвигатели, чувствителни към промени в асиметрията на мрежовото напрежение.
Диапазон на междуфазното напрежение на устройството: 140-300 V.

Принцип на работа и настройка

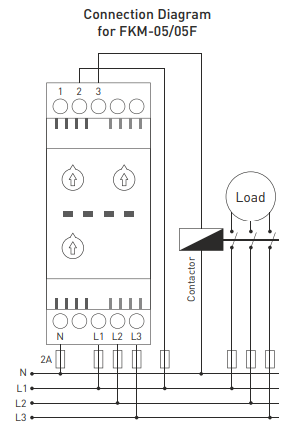

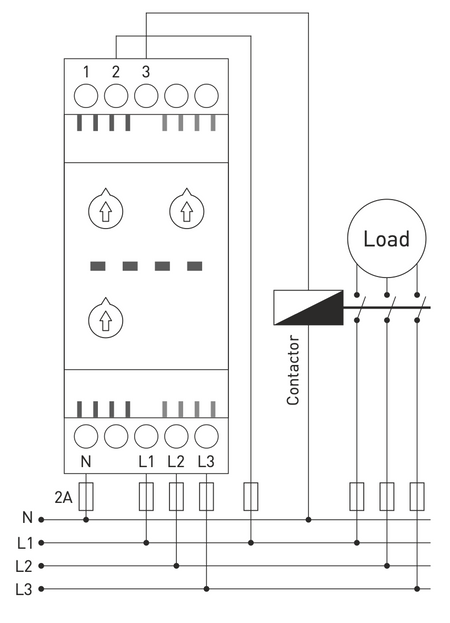

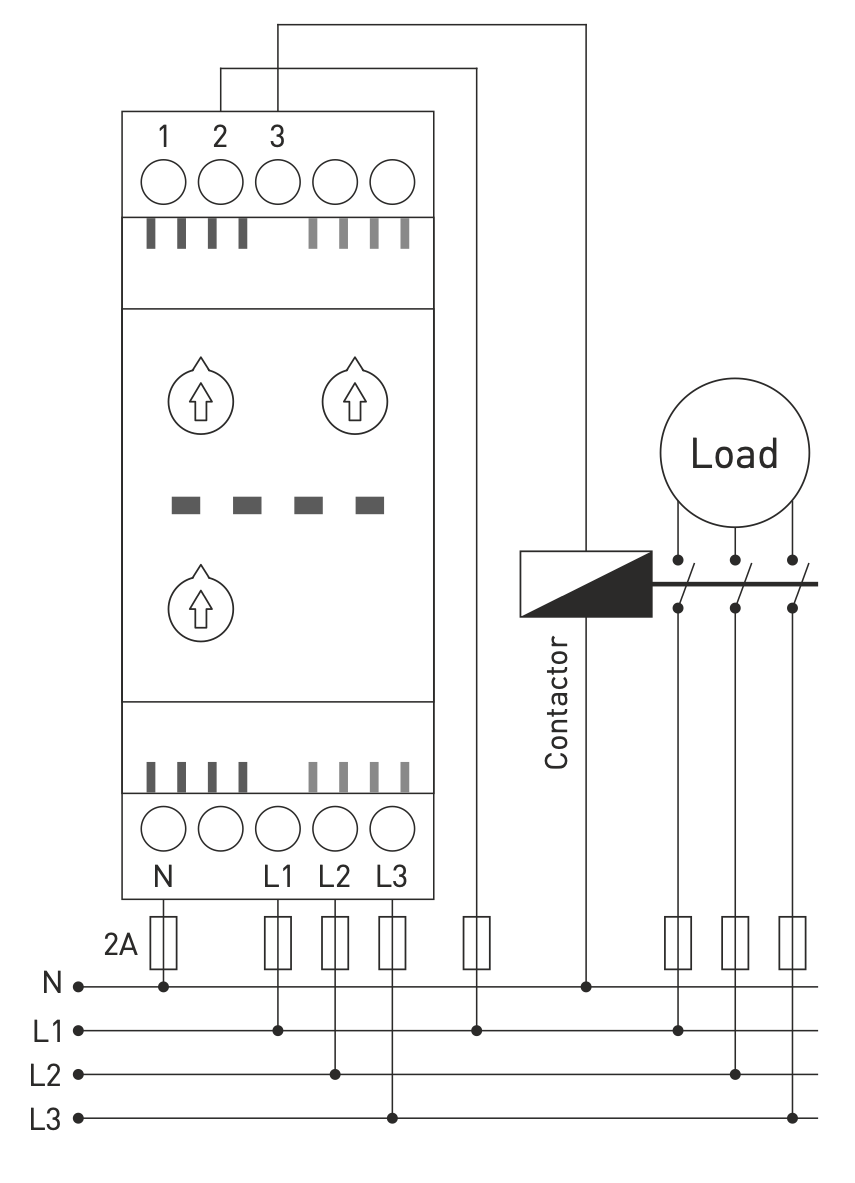

Свържете релето съгласно схемата и задайте параметрите на асиметрията, закъснението при повреда и времето за нулиране в съответствие с работните стойности на напрежението на товара.
В работно състояние, при нормални стойности на напрежението, съответстващи на зададената асиметрия, релето е активно и светва индикаторният светодиод.

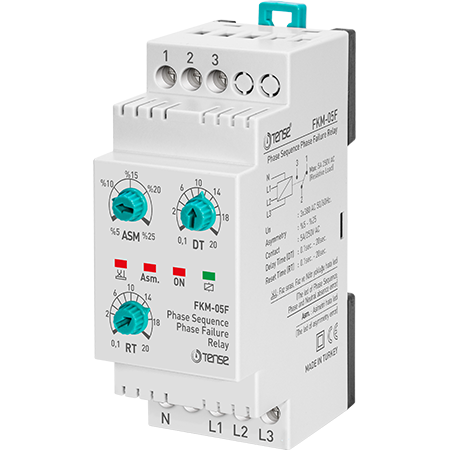

За моделите с фазова последователност е необходимо да се осигури правилна фазова последователност.

Ако асиметрията надвиши зададената стойност, светва индикаторът за грешка в асиметрията (Asm.) и релето се изключва след зададеното закъснение (DT).
Когато напрежението се върне към нормалните стойности, релето изчаква времето за нулиране (RT) и възобновява работа.

Формула за изчисляване на асиметрията

Асиметрия = ((максимално напрежение - минимално напрежение) / максимално напрежение) × 100

Пример:
((245 - 200) / 245) × 100 = 18,3 %.

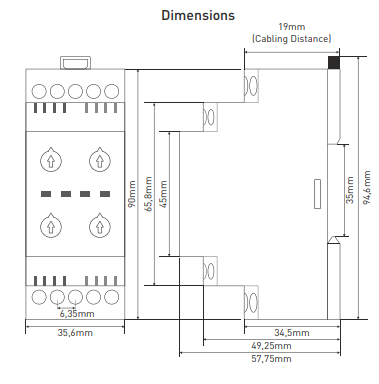

Технически параметри

• Работно напрежение: 3×380 V AC, 50/60 Hz

• Номинално спомагателно напрежение: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Диапазон на асиметрия: 5-25 %

• Време на закъснение (DT): 0,1-20 s

• Време за нулиране (RT): 0,1-20 s

• Консумация на енергия: < 6 VA

• Работна температура: от -20 °C до +55 °C

• Индикация: 4 светодиода

• Монтаж: на DIN шина

• Тегло: 0,210 kg

• Превключващ контакт: 5 A / 250 V AC (резистивен товар)

• Работна височина: до 2000 м

• Сечение на проводника: 2,5 mm²
