TK30 - Current measuring transformer 150/5 200/5 250/5 300/5 400/5 500/5 600/5

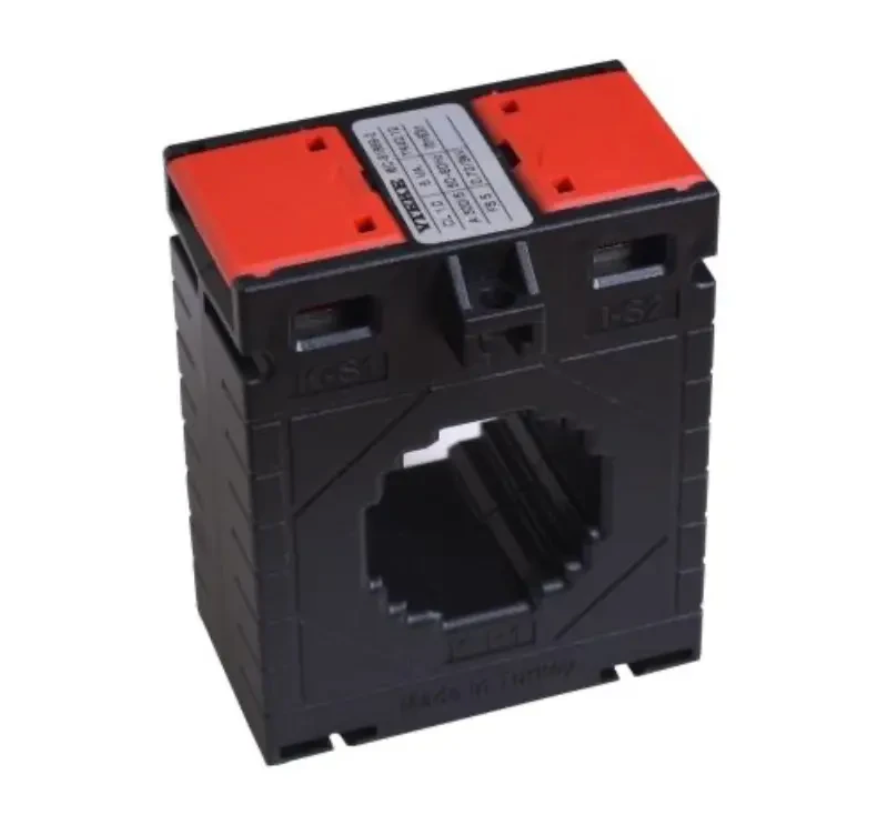

Токов измервателен трансформатор 300/5 A - клас на точност 0,5S

Описание на продукта

Плъзгащият се измервателен трансформатор на ток е предназначен за индиректно измерване на синусоидални променливи токове в електрически системи.
Подходящ за професионална употреба в промишлеността, в измервателни шкафове, в системи за измерване и контрол.
Монтажът е възможен с монтажни крачета KK0001 или KK0002 (включени в комплекта).

Технически спецификации

Електрически параметри

• Коефициент (преобразуване): 300/5 A

• Натоварване: 1,5 VA

• Клас на точност: 0,5S

• Номинална честота: 50-60 Hz

• Ограничение на тока на удара (FS): 5

• Изпитвателно напрежение: 3 kV / 1 минута

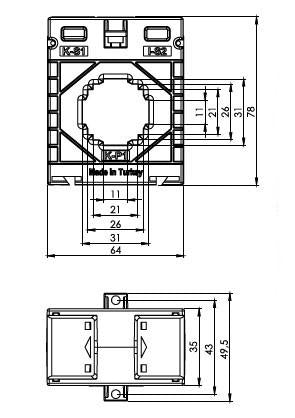

Механични параметри

• Първична намотка (сечение на отвора): 30 × 10 mm

• Кръгъл проводник: Ø 26 mm

• Корпус: незапалим ABS, забавящ горенето

• Клемна кутия:

  • Несменяем капак

  • Подходящ за проводници с голямо сечение

  • Месингови скоби за по-голяма безопасност

Монтаж

• Тип монтаж: KK0001 или KK0002

• Лесен за поставяне върху проводника

Топлинни и експлоатационни свойства

• Работна температура: -25 °C до +85 °C

• Краткосрочна устойчивост на ток на късо съединение (Ith ): 60 × In

• Устойчивост на непрекъснат ток (Id): 1,2 × In

Стандарти

Произведено в съответствие с:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
